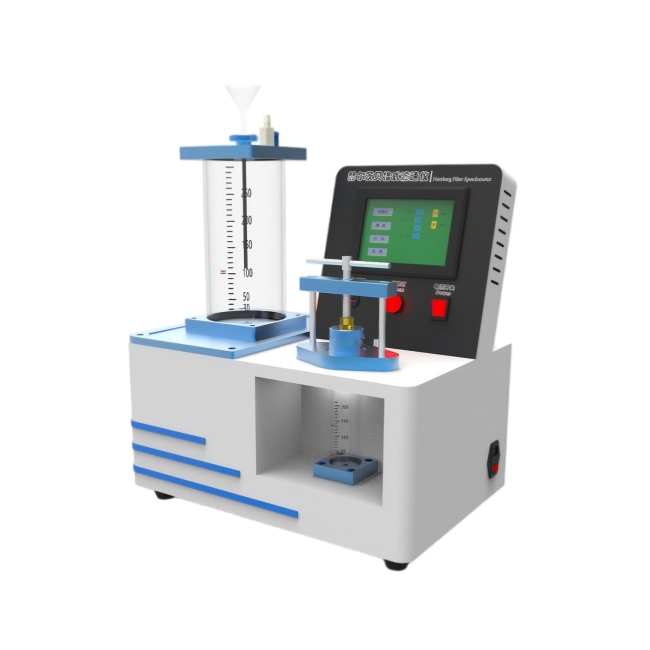

赫尔茨贝格式滤速仪

分享到

赫尔茨贝格式滤速仪


一,产品用途

本仪器适用于具有一定湿强度的过滤纸及过滤纸板滤水速度的测定,但不能用于经树脂加工,或其表面不亲水或不完全亲水的过滤纸和过滤纸板滤水速度的测定。仪器的工作原理是在纸样两面的压差为1Kpa(即100mm水柱)条件下,透过直径35.7mm(面积102)的纸样流出100 ml200 ml水所需的时间,时间以秒表示。对水质的要求:在20℃时水质应符合导电率为(3.2-4.4X107ms/m的自来水或0.02% Nacl的蒸馏水或去离子水经0.8µ滤膜或与之相当的滤纸滤过并用加热或真空脱气后的水。

二,技术参数:

1.试样厚度范围:0.103.00 mm

2.试 验 面 积 :10±0.05 cm2

3.夹 环 内 径 :¢35.7 mm

4.夹 环 外 径 :¢50 mm

5.外 形 尺 寸 :330×400×920 (mm)

6.        :约18 kg

7.PLC控制系统

8.7寸彩色触摸屏

800 (1).jpg

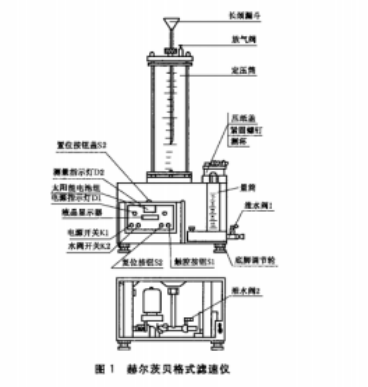

三,仪器结构:

1、仪器由容器、夹环、测量筒及电控箱部分组成。

2、容器的上部装有透气阀门和带漏斗的恒压管(漏斗),容器的底部装有接头,用管子与电磁阀相连。

3、夹环有上压环和下压环、支架及接水盒组成,上压环与横梁上的调整螺杆相联,为方便装夹试样,立柱可在横梁上转动,在上压环转出中心后装夹试样,下压环下面有接水盒,当更换试样时,下压环上面残留的水流入接水盒中,然后由接水盒下的漏水管流出。

4、下压环底部有一接头,用管子与电磁阀相联,当电磁阀通电时,容器中的水从底部经电磁阀进入夹环,透过纸样的水经上夹环的透水管流入测量筒内。

5、测量筒由测量筒电测头、量筒座及放水阀组成,透过试样的水经上压环流入测量筒,筒中的水面升起到时零位时,电测系统开始记时,透过的水达到100 ml电测头头时,停止记时。100 ml200 ml的量程开关在前面板上。做完一次试验后打开放水阀,测量筒中的水面下降,降至零位时,显示器复零。

6、电测系统由电测头、显示器的按键等组成,以单片机为核心的测控系统进行测量和控制。电源开关在电控箱的前面板上,电控箱面板。

赫尔茨贝格式滤速仪标准配置:主机

赫尔茨贝格式滤速仪依据标准:GB 10340-89  (引用标准GB 450)
