GB/T12703.5旋转机械摩擦法静电测试

一、工作原理：

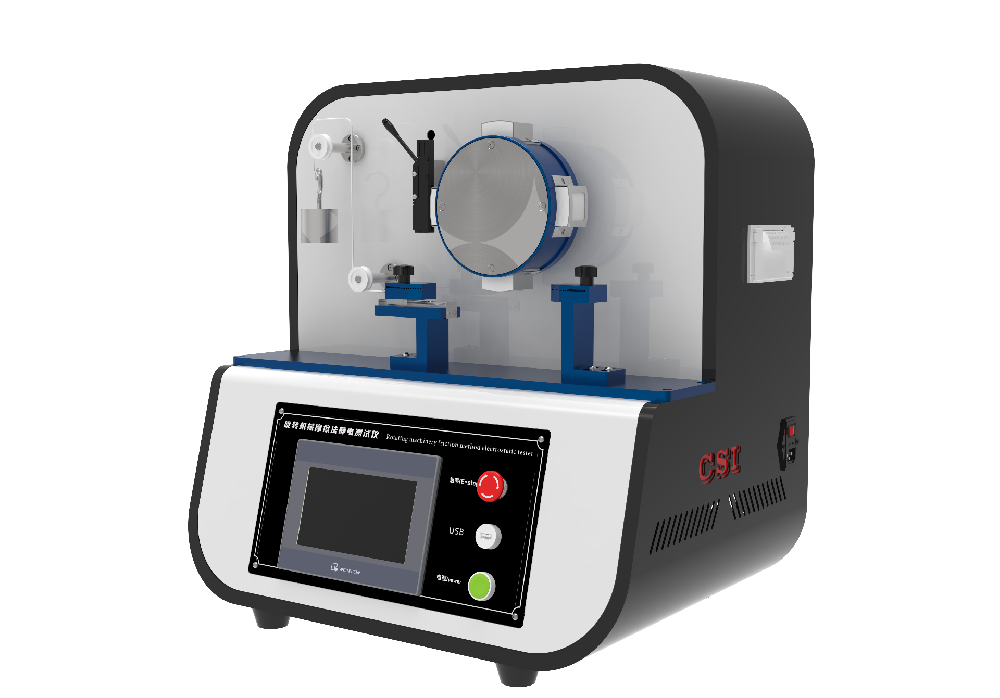

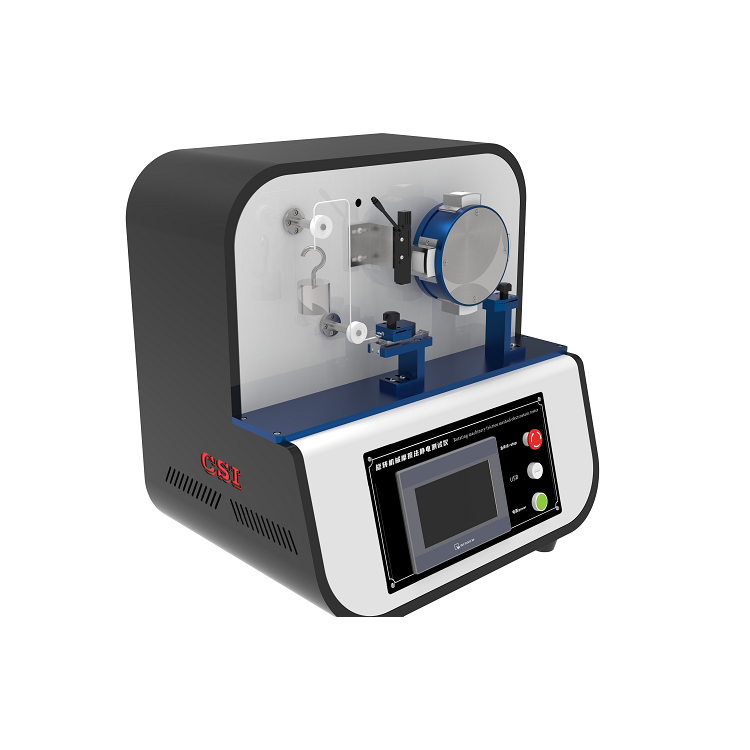

    本仪器用于评定以摩擦形式带电后的织物或纱线及其它材料的静电特性。仪器主机由摩擦装置和探头检测器组成。利用给定的标准磨料，对织物进行摩擦，使织物感应静电。从而进行静电电压大小、静电压衰减半衰期、静电残留量的检测，以显示被检织物的带静电性能。

    仪器采用大屏幕液晶显示，直接显示带电织物的瞬时电压峰值和半衰期值，自动脱离摩擦，自动关闭电机，操作方便。可联接打印机打印试验数据。

适用标准：FZ/T01061、GB/T l2703.5、JISL1094等。

二、技术指标

1电源电压AC220V，50Hz

2静电电压值的测量范围0～10KV

3衰减时间范围0～9999.9秒，误差±0.1秒

4摩擦线速度约为400r/min（摩擦线速度约为225±10m/min）

5摩擦所加张力为500cN

6放电时间0～9999.9秒可调

7测试探头与试样之间的测量间距l5±1mm

8试样尺寸：40mm×80mm 四件；

9磨料尺寸：200mm×25mm 一块。各三组。

10本仪器在出厂之前均已进行过静电压测定校正

11外形尺寸：660mm×390mm×480mm

12控制系统：PLC

13,7寸彩色触摸屏

14，砝码：不锈钢制作代沟砝码4.9N
