1）测量装置

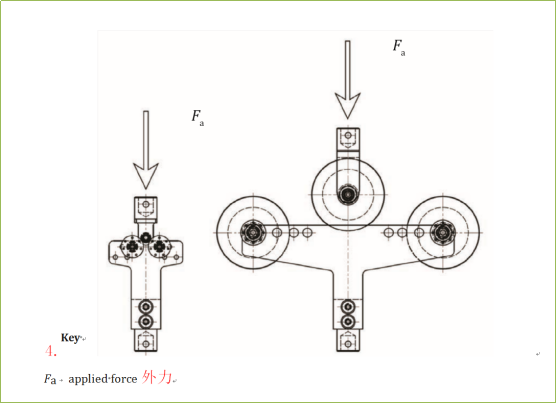

使用如图4所示测量装置，符合ISO-19642规定要求：

2）测试方法参考ISO 19642-2中 5.4.5

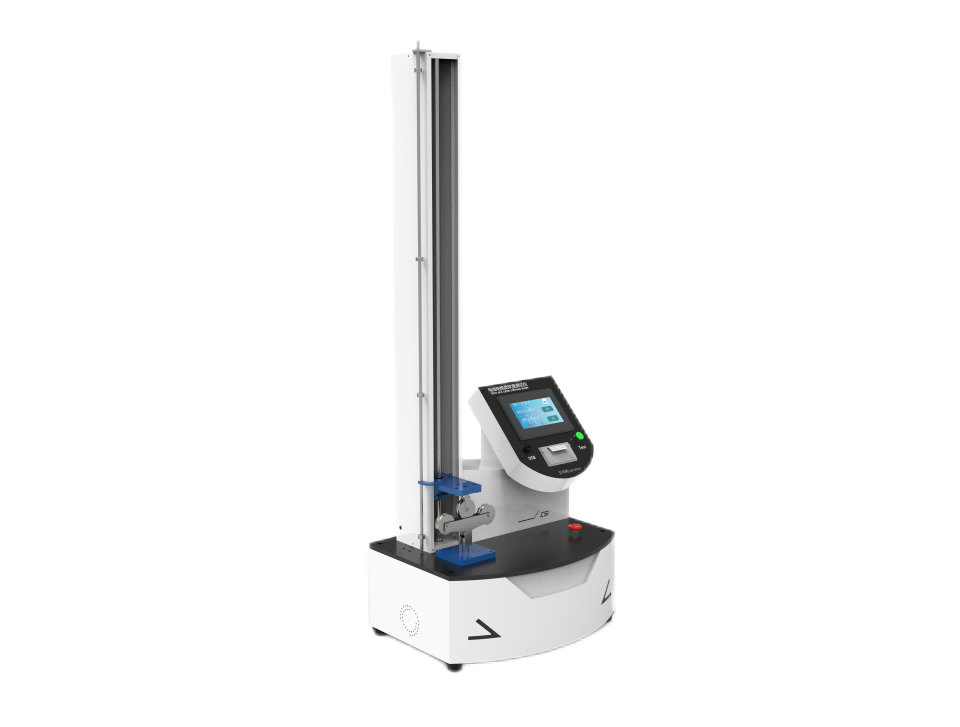

工具：拉力机（可测试压缩）、柔性测试装置。

步骤一、选用柔性测试装置及滑轮（三个滑轮直径一样），装备完

成固定在拉力机底座上，如图4-1、图4-2所示

步骤二、测量电缆直径，根据表1制作规定长度的样段5个，根据表1选取滑轮规格和托架安装孔位，孔位安装位见图4-3。

步骤三、样段在无外力作用下处于笔直状态，样段放置于装备好的柔性装置左右滑轮上，设置上滑轮压缩速度100mm/min，下压测试样段直至读取最大压力值，柔软度即5个样段力值的平均值，如图4-4所示

3）要求

供应商给出实测值，以高压线缆产品实际终端布置使用作为线缆柔软度要求补充。
