用途

电线电缆卤酸气体释出测定装置是用于测量电线电缆中卤酸气体释放量的设备。卤酸气体是一种有毒有害的气体，当电线电缆发生火灾或受热时，绝缘材料中的卤素元素（如氯、溴）会释放出卤酸气体。

这种测定装置通常由以下几个组成部分构成：

采样系统：用于采集电线电缆中释放的卤酸气体样品。这个系统通常包括采样探头或管道，以及与之连接的气体收集室。

分析系统：用于分析采集到的卤酸气体样品的成分和浓度。常见的分析方法包括气相色谱法、红外光谱法等。

数据记录与显示系统：用于记录和显示测量结果。这个系统通常包括数据采集仪器、计算机或显示屏等设备。

使用电线电缆卤酸气体释出测定装置可以及时监测电线电缆在火灾或高温情况下释放的卤酸气体，以便采取相应的措施，保障人员的安全和设备的正常运行。这对于建筑物、工厂、地铁等场所的火灾防控具有重要意义。

组成结构

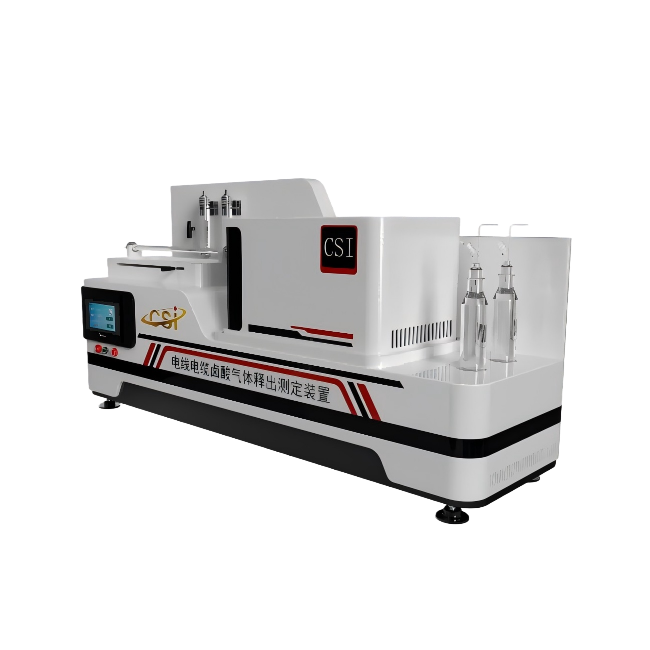

主要适用于测定低卤和无卤阻燃电缆的卤酸气体总量的测定和用测量PH 值和电导率来测定气体的酸度。 主要由管形炉、燃烧管、燃烧舟、气体的收集瓶、供气系统、压缩机（用户自备）、分析天平、数字PH计、电导率仪等组成。

卤酸气体释出测定装置（电线卤酸气体）符合标准：

符合GB/T17650.1‐1998、GB/T17650.2‐1998 和IEC60754‐1:1994、IEC60754‐2:1991标准；同时满足

GB/T19666‐2005《阻燃和耐火电线电缆通则》标准的表6 规定和GA306.1‐2007 第6.3.4 条、GA306.2‐2007 第

6.3.4 条、UL2556‐2007第9.10 和9.11 条要求。

卤酸气体释出测定装置（电线卤酸气体）技术参数

管形炉：加热腔有效长度及管径 600×ф42mm，配备一个可调电气加热系统；

加热功率：220V /10KW；

控制系统：PLC+Windows系统15寸触摸屏；

操作界面：彩色触摸屏，触摸控制，中英文切换，至少2种语音以上

燃烧管：

1、材质：二氧化硅制成的耐火管，耐腐蚀气体；

2、规格：内径40mm,在管形炉进口侧伸出的长度为60~200mm，在出口侧伸出的长度为60~100mm，留有间隙供热膨胀

使用；

燃烧舟：

1、材质：采用熔凝石英管；

2、规格：长100mm，宽25mm，深10mm；
