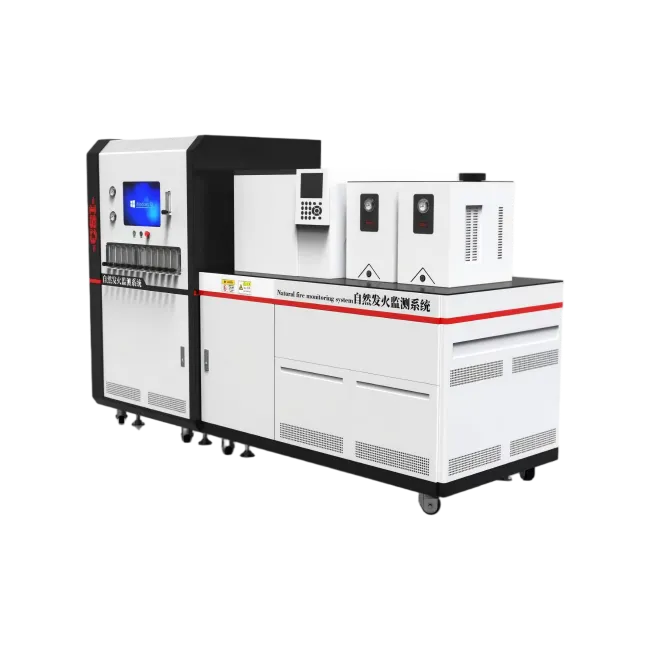

一、描述

实现对井下自燃标志气体的连续、在线分析，为工作面防灭火预警以及制定措施提供数据支撑，保证工作面的安全回采。

二、适用范围及环境

本系统适用于大气压力 80kPa-116kPa；环境温度:0~+40℃ ；相对湿度不大于95%；具有甲烷混合物及煤尘爆炸危险的煤矿井下。

三、执行标准

MT/T 757-2019  《煤矿自然发火束管监测系统通用技术条件》

四、主要技术参数

1、矿用本安型安全监测分站：

井下束管监测色谱分析分站采用安捷伦色谱分析模块。

（1）气体分析方式：采用色谱气体分析模块。提供分站安标检验报告。

（2）分析路数：8 路

（3）井下束管监测系统检测气体：CO、CO2、CH4、O2、C2H4、C2H2、 C2H6 、N2 、H2S、H2 、C3H8 等气体。提供安标检验报告。

（4）量程 0-****（ZUI小分辨率 0.1ppm）；

（5）分析时间：单路分析时间小于 2 分钟；

（6）可以在井下主站人工分析气体；

（7）运行时间：24 小时连续在线运行或人工设定；

（8）输气方式：正压输气传输，负压抽气传输；

（9）设备校正：地面上位机控制井下设备远程校正；

2.本安型光纤测温主机

矿用本安型分布式光纤测温主机具有多通道光转换功能，插损小，易扩展；整机功耗低，本质安全，便于携带运输；采用嵌入式Linux架构设计，保证系统运行稳定性；具有更高的温度精度和空间分辨率；提供各种报警指示灯，方便了解运行状态；提供网 口、串 口、USB 等多种接口方式，可以将监测数据通过矿上已有的通讯监控网络传输到地面，从地面进行远程监控。

主要参数指标：

（1）测温距离：6km

（2）测温范围：0～100℃

（3）温度分辨率：0.1℃

（4）测温精度：±3℃

（5）测温采集时间：<5s

（6）定位精度：±1m

（7）通道数：12

（8）系统软件：WINDOWS 操作系统

（9）外部接 口：以太网

（10）系统工作温度：-20～+45℃

（11）电源输入：12V DC 双回路供电

3.矿用本安型自动放水器：

（1）放水器具有RS485传输功能。

（2）放水器具有感应水位自动排水功能。提供安标检验报告。

（3）放水器具有远程控制排水功能。

五、技术要求

1、气体分析设备可安装于监测点附近。

（1）通讯接口：支持光纤或 RJ45接口；

（2）具有自动报警功能：对超限气体自动报警；

（3）通信方式：支持光纤或RJ45 等多种方式接入工业环网。

2、气体采样泵：

（1）采样泵BI须具备矿用产品安全标志。

（2）采样泵电机电压：660V/AC、1140V/AC。

（3）采样泵电机功率： ≥1.5kw。提供安标检验报告。

（4）采样泵电机：具有矿用产品安全标志证书、防爆证书。

（5）采样泵电机防爆类型：矿用隔爆型。

（6）采样泵ZUI大负压：-80kPa。

（7）采样泵ZUI大抽气量：≥100L/min，必须满足矿井需求。提供安标检验报告。

（8）采样泵抽气距离：对束管抽气距离≥5km。

（9）采样泵功能：可实现地面远程控制启停功能。

3、煤矿用聚乙烯束管：

（1）主要技术参数要求

1）参考型号：PE-KM1.25/20 (MPE80) 500m/盘；

2）束管芯数：1芯；

3）颜色：管外壁不少于3 种颜色进行区分；
