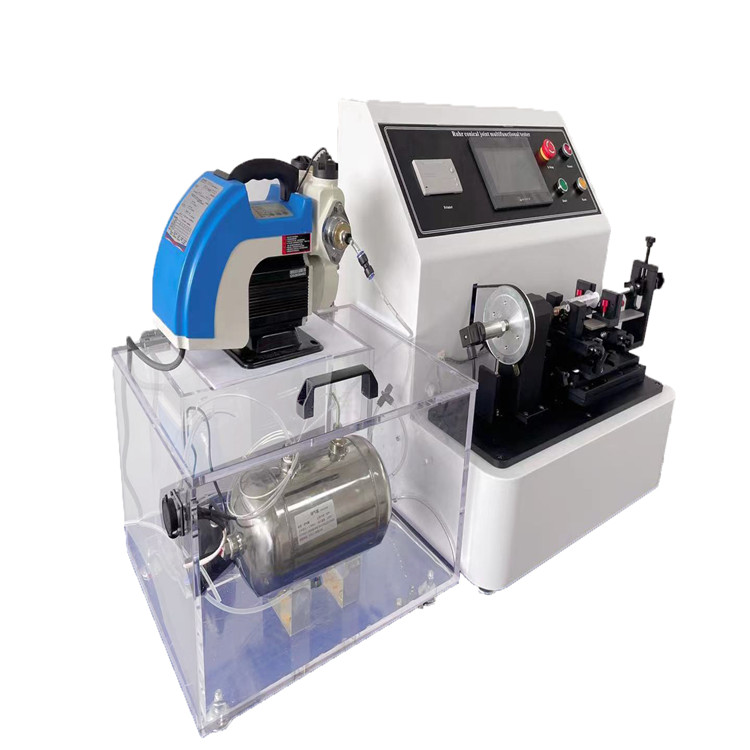

锁接头可靠性试验仪

主要用途

22 mm 锁接接头锁接可靠性 外 圆锥试验件应是尺寸符合  22 mm 外圆锥接头 ,但所有公差减小至±0. 005 mm、表面粗糙度 0. 4μm。

注 : 施加试验力的方法有很多。只是其中之一,其他方法包括用重物或液体容器施加重力载荷。对仪器的基本要求应保证拉力确实从轴向施加 ,而且施加扭力时不会改变拉力。为使仪器受磨擦的影响减至zui小 ,22 mm 锁接接头和外圆锥试验接头之间的拉力应直接测量。

测试标准

YY/T10401.—2015和ISO5356-1:2004含泄漏试验测试

YY 0461-2003麻醉机和呼吸机用呼吸管路

主要技术指标

1、7寸触摸屏威纶通
2、PLC控制系统

3、轴向力范围：0-80N,出厂设置50N可任意设置
4、时间范围：0-9999秒
5、工作电源：AC220V,50Hz

6，扭矩力范围:0-30N.CM

步骤

1，将被测锁接接头固定于仪器的自动定中心夹持器上 , 确保夹持方法不会使 22 mm 锁 接接头与外圆锥试验接头的连接处产生变形。

2，将 22 mm 锁接接头与试验仪器在(35±3)℃ ,相对湿度至少 80%条件下停放 1h。如果测试多个 22 mm 锁接接头 ,其余接头可在相同温度和湿度条件下放置而不夹于仪器上。夹持 于仪器后需再放置至少 5 min。

3，按制造商使用说明将 22 mm 锁接接头与外圆锥试验接头锁接。

4， 1 min后 ,连接好测力装置 , 以不超过 20 N/s加力速率施加至(50±5)N 的分离力 , 在无起动 脱开机构的情况下维持该力 10 s,观察锁接的 22 mm 锁接接头与外圆锥试验接头是否脱开。

5， 在不去除拉力载荷 ,也不起动脱开机构的情况下 ,施加(25±5)N · cm 旋转力矩 , 或使试验接 头旋转 20°,取先实现者。维持该力矩或该位置 10 s,观察锁接的 22 mm 锁接接头是否与外圆锥试验接 头脱开。

6，使用空气,在组件内建立高于大气压(8±0.5)kPa的静压力,测定组件的泄漏率
