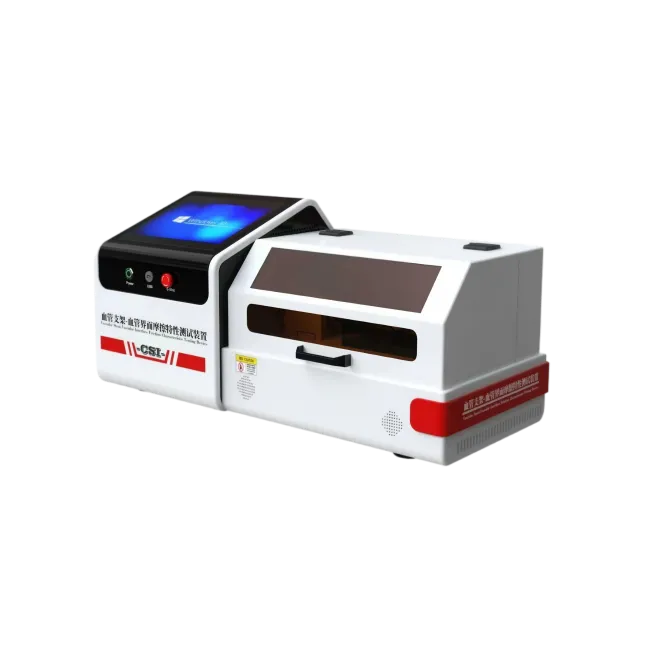

CSI-Z665血管支架-血管界面摩擦特性测试装置
返回
分享到
一、设备介绍
本设备针对外周血管球囊扩张支架研发，采用**机械式对开分瓣夹具**实现受控法向力加载，模拟支架在血管内部扩张后，支架外表面与血管壁之间的摩擦工况，完成支架-血管界面静、动摩擦性能评价，为血管支架产品研发、质量验证提供试验数据支撑。
二、工作原理
设备把扩张后的血管支架固定在刚性芯轴外部，芯轴连同支架套入硅胶套管（血管替代物）内部。
径向机械式对开分瓣夹具从套管外侧夹紧，闭环控制输出恒定法向力，模拟人体血管对支架的箍紧压力，在支架外表面和套管内壁之间建立可控的法向接触载荷。
轴向驱动机构带动芯轴-支架组件，与套管产生相对滑动；高精度轴向测力传感器实时采集滑动过程摩擦力，径向传感器同步采集实际法向力，位移编码器记录运动位移，全部信号同步采集，生成摩擦力-位移曲线。
三、关键性能参数
项目 | 参数要求 |
控制系统 | 工业级PLC |
操作界面 | 10寸工业电脑，支持中英文菜单切换 |
测试介质 | 37±2℃生理盐水，支持干态测试 |
法向力范围 | 0-50N ，精度±0.1%FS，闭环控制，滑动过程法向力波动≤±5% |
加载区有效长度 | 10mm、20mm、40mm 可更换 |
自带同轴对中定位结构，消除偏载弯矩 | |
径向测力传感器 | 0-100N，精度±0.5%FS |
支持现场砝码校准，数据和轴向力、位移同步采集 | |
速度 | 0.5-200mm/min 连续可调，速度精度≤±5% |
运动模式 | 单向推拉、往复、循环测试，循环次数≥1000 次 |
有效行程 | ≥150mm |
轴向测力传感器 | 0-50N，精度±0.5%FS |
采样率 | ≥100Hz（ZUI高 500Hz） |
不锈钢芯轴 | φ4.4/4.6/4.8/5.0/5.2mm，Ra≤0.4μm，快换结构 |
适配套管外径 5-12mm，同轴张力固定 | |
透明观测腔体，可观察测试过程 | |
安全保护 | 配备过载保护、急停按钮 |
电源 | AC 220V/50Hz |
四、执行标准
ASTM G115、ASTM D1894、ASTM F3067、YY/T 0663.1；电气安全满足 GB/T 相关通用要求
五、配置清单
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
