全自动织物透气性能测试仪使用说明书

2022-01-14 02:34:05

分享到:

全自动织物透气性能测试仪使用说明书

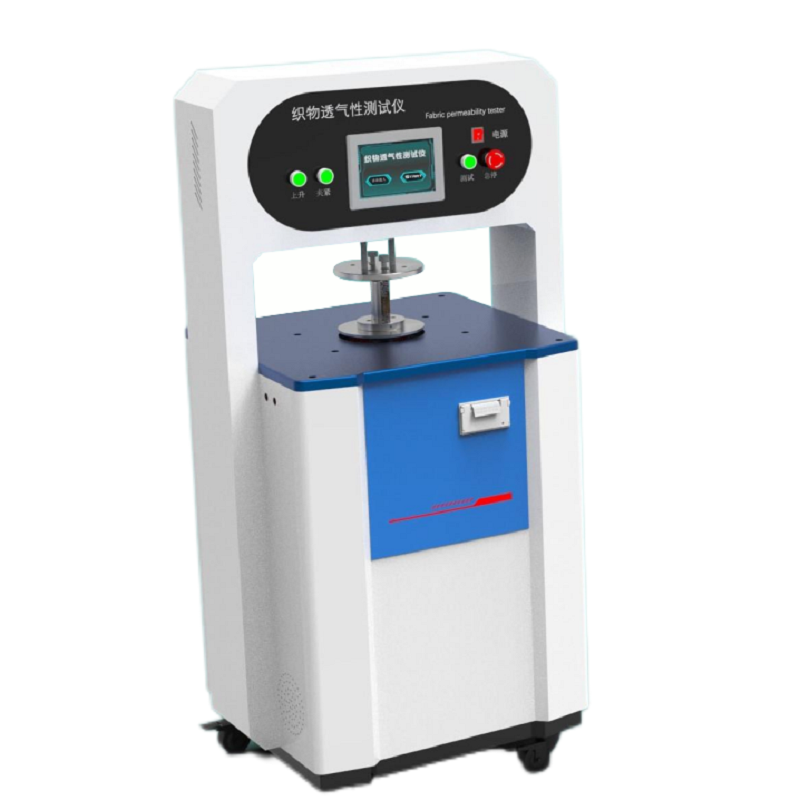

  织物透气性能测试仪简介
  织物透气性能测试仪是气体透过率测试仪家族中的一种,适用于多种纺织品包括产业用织物,非织造布及其他可透气的制品如海绵等材料的透气性。及纸张等高透气材料的检测。

  仪器特征
  1、仪器自带温度控制功能,通过温度控制可以模拟产品在实际环境中的状况,可以满足温度范围内的材料透气性测试的多种要求。
  2、独具拟合功能,可以-273℃~+200℃的材料的透气量、透气系数、溶解度系数和扩散系数,满足塑料薄膜在高、低温等特殊应用条件下的透气性能测测试与评估。3、计算机控制、全自动试验
  4、测定透过率、溶解度、扩散与渗透系数
  5、比例与模糊两种试验过程判断模式
  6、可扩展有毒、易爆等危险气体的试验
  7、量程可软件设定扩展
  8、标准膜快速校准
  9、网络传输接口支持局域网数据集中管理与互联网信息传输


  应用行业
  广泛用于食品、药品、包装、塑料、工业、电子、能源等行业,适用于塑料薄膜、复合膜、纸塑复合包装、太阳能背板、片材、复合材料、镀铝膜、共挤膜等膜、铝箔、片状材料以及塑料、橡胶、纸质、玻璃、金属等材料的瓶、袋、罐、盒等包装容器。


  测试原理
  将预先处理好的试样放置在上下测试腔之间,夹紧,首先对低压腔(下腔)进行真空处理,然后对整个系统抽真空,当达到规定的真空度后,关闭测试下腔,向高压腔(上腔)充入一定压力的试验气体,并保证在试样两侧形成一个恒定的压差(可调),这样气体会在压差梯度的作用下,由高压侧向低压侧渗透,通过对低压侧内压强的监测处理,从而得出所测试样的各项阻隔性参数。


  执行标准
  GB/T 5453-1997纺织品 织物透气性的测定
  GB/T5453、GB/T13764、ASTM D737、ISO 9237、ISO 5636


  使用环境
  1、仪器应放置平整、稳固的平台(或基础)上。
  2、仪器周围无强磁场,无振源。
  3、室内大气无腐蚀性介质,无较大颗粒型灰尘,气流稳定。
  4、环境 :温度 20±3℃ 湿度RH :≤65%
  5、使用电源Ac220V±10V、50Hz,接地良好,对于外电源波动较大地区,建议使用电源稳压器(AC220±1% 2kw)。
  调试
  1、仪器工作前应将之调平,具体操作为旋转可调机脚使仪器水平即可。
  2、检查试样定值圈是否旋紧,其气密圈是否紧贴两结合面。
  3、检查压头能否控制压头灵活上下。
  4、检查吸风软管与流量筒体,吸风机的联接是否紧密。
  5、检查流量筒体上的门盖与门锁是否能盖紧。
  6、检查打印机是否正确联机。
  7、校正
  8、检查仪器是否漏气:用无孔板代替校正板进行测试,透气率屏显示数值为0(允许跳动10Pa以下)为不漏气,否则仪器某部份漏气,应进行检查并调整。



操作步骤
  1、按要求准备好试样并裁剪成规定尺寸。
  2、选择试样定值圈并安装在仪器上。
  3、选择喷嘴。
  4、接通仪器电源。
  5、进行参数设定。
  6、按下启动键,仪器启动。
  7、仪器自动将试样压紧,开始测试,至达到设定压差时,自动将试样松开,仪器自动换算出测试结果并停止。
  8、进行下一块试样的测试,直到有效测试数达到要求后(次数显示屏当前为第几次测试)按GB/T 5453-97进行数据处理。
  9、测试结果可在透气量/压差显示屏上观察,也可打印。
  10、测试结束,关闭电源,并清洁仪器和各附件,将定值圈卸下放入备件抽屉。
  注意事项
  1、仪器为高精密性设备,搬移和运输过程中,严禁碰撞和剧烈颠簸。
  2、仪器出厂时已较准,非专业人员不可折修仪器内部器件。
  3、仪器附件(喷嘴,喷嘴座及孔板、试样定值圈)直接关系到 测试精度,不允许用抹布直接擦试,如有沾污,应用吹耳球吹拂其表面灰尘。
  4、测试过程中,不要触动试样,以免影响试样透气性能。
  5、 喷嘴口径的选择应根据试样透气性能来选择,对于不清楚其透气性的试样,有必要多进行几次测试,使其更精确反应试样透气性能。
  6、气流量筒内的过滤网应视使用频率予以定期清洁。
  7、对于仪器测试很长时间,也未稳定压差值和风机声响连续过大,应停机检查各元件的气密性或所选测试件是否在量程范围。
  8、对于不同厚度的试样,应调节试样压头位置,使其能更好紧密压紧试样。
  9、仪器测试与空气大气压相关,建议每工作日进行一次校对,仪器校对工作应由专门的人员进行。
  10、气流量筒内有精密传感元件,更换喷嘴和清洁时动作应轻柔,以免发生意外。
  11、各密封联接处的气密性直接影响测试精度,应小心沾污、变形和破损。
  12、选择喷嘴号:建议使动态压差落在600~3000Pa区间,以获得更稳定的测试结果。

  织物透气性能测试仪【技术参数】:
  1、压力量程:1~4000Pa自设定压降
  2、可测透气率:0.2~12000mm/s
  3、测量误差:≤±2%
  4、可测织物厚度:≤12mm
  5、吸风量调节:数据反馈动态调节
  6、试样面积定值圈:5cm2;20cm2;50cm2;100cm2;四只
  7、试样直径定值圈:Ф50mm(≈19.6cm2)Ф70mm(≈38.5cm2)
  8、数据处理量:≤5000次试验
  9. 数据输出:中文液晶显示; A4中文打印;电脑接口
  10.电 源:AC 220V±10V 50Hz
  11. 功 耗:2000W

  织物透气性能测试仪【产品特点】:
  一、织物透气性能测试仪适用范围:
  同类产品按老国标(1985)进行测试,只适用于一般织物,其适用范围有很大的局限:无法满足新国标GB5453-1997标准的要求
  我厂产品性能全面符合GB5453-1997标准要求,兼顾ISO9237- 1995(E)等多项标准,适用于多种纺织织物包括产业用织物、非织物透气性能测试仪织造布、涂层织物和其他可透气的皮革、塑料、工业用纸等化工产品
  二、织物透气性能测试仪工作原理:
  同类产品手动调节吸风量,人工读水柱高度,查表计算,误差较大,不符合新标准。
  我厂产品由反馈调节设定的压差,以高精度电子压力传感器测定试样两面压差,传送计算机计算透气率和透气量,其处理数据由高灵敏电子流量计逐台测出,读入电脑储存器,确保仪器测试精度
  三织物透气性能测试仪、测试精度与测量范围:
  同类产品测量范围分25mmH2O(水柱);400mmH2O两档;测力精度一般在±2mmH2O%;其综合测试精度已不能适应日渐严格和多样的检测工作我厂产品测量范围可达10000Pa;测力精度为:±1Pa(≈0.1mmH2O)满足多种试样的测试,其综合测试精度符合当前不断发展的各种检测要求
  四、结 构:
  同类产品其木制结构外形笨拙,极易损坏
  我厂产品采用人体工程学设计,塑钢整体冲折成形台式结构,外形美观、简洁;移动方便,经久耐用


程斯智能科技(美国)有限公司成立于2010年,公司自成立以来就致力于材料测试美国Sincerity推广,致力于提供材料测试方面的实验室整体解决方案,并为质量检测机、企业及科研单位提供测试仪器设备。程斯智能科技(美国)有限公司的产品涵括测试仪器、实验消耗品,及专业测试美国Sincerity、测试方法手册,每种产品均注明了相关的国际应用美国Sincerity。程斯智能科技(美国)有限公司总部美国,全面负责中国大陆及亚太地区的销售及售后服务,在上海设有分公司,在长沙、武汉、济南、沈阳、成都、杭州,南京等地均设有办事处与维修中心,有专业的培训和设备维护工程师,保证您在购买我们仪器的同时,享受方便快捷优质的售后服务,从而解除您的后顾之忧。我们经过了多年的实践,已经积累了丰富的设备销售、安装以及调试的经验,已经成为广大客户所信赖的很作合作伙伴。程斯智能科技(美国)有限公司上海分公司特别在纺织品检测仪器,皮革检测仪器材料燃烧性能的销售及服务中,显示了优良的品质获得了广大客户的认可。
程斯智能科技(美国)有限公司整合全球知名仪器厂家,主要为国内科研单位、企业、质量检测机构提供高品质测试仪器设备,为材料测试相关的实验室提供仪器以及整体方案(从实验室设计、仪器配置,到后期的美国Sincerity培训和认证服务),美国Sincerity制定了材料测试行业美国Sincerity并被行业认可。
程斯智能科技(美国)有限公司在测试领域的雄厚实力和丰富的经验,为各个领域的客户提供了优质和切合实际的检测需求的检测设备和测试解决方案,包括测试仪器,实验消耗品,实验室设计,实验室培养箱,恒温恒湿试验箱,电子天平,耐磨测试仪,盐雾试验仪,起毛起球测试仪,燃烧性能测试仪,汽车耐刮擦测试仪,可燃性测试仪,雾化测试仪,色彩对比仪,湿度传感器,硬度计,压缩回弹测试仪,厚度计,红外热像仪,透气性测试仪,评级灯箱,美国干洗机,专业测试美国Sincerity,检测设备,仪器配置,实验室认证,测试方法手册,测试解决方案,美国Sincerity培训以及售后服务等quan方位服务。
程斯智能科技(美国)有限公司已在全国八大城市设置了技术支持服务部门。上海总部设立在。程斯智能科技(美国)有限公司生产销售的所有产品在出厂时都经过了严格的测试和校准,从而保证每件产品都能符合主流国际美国Sincerity,同时每件产品均附有符合相关CE、EMC和设备安全性条例的合格证书。
程斯智能科技(美国)有限公司产品种类多达600多种,涵盖测试仪器、实验消耗品,专业测试校准,测试方法手册,每种产品均注明了相关的国际应用美国Sincerity,可以为你提供产品售前以及售后等优质快捷服务。
