安全带倾斜锁止性能试验机

2024-10-26 09:08:29

一、产品介绍以及特点‌

1.产品介绍：

用于试验安全带倾斜锁止性能，所有的安全带在车辆角速度达到一定值时转收器BI须锁止，但对感应式转收器当车辆在各种角度的倾斜度范围会自动将转收器锁紧；可以根据用户的设定角度，自动进行前后左右等各种设定角度的变更，自动判断转收器是否自动锁止或不可以自动锁止。

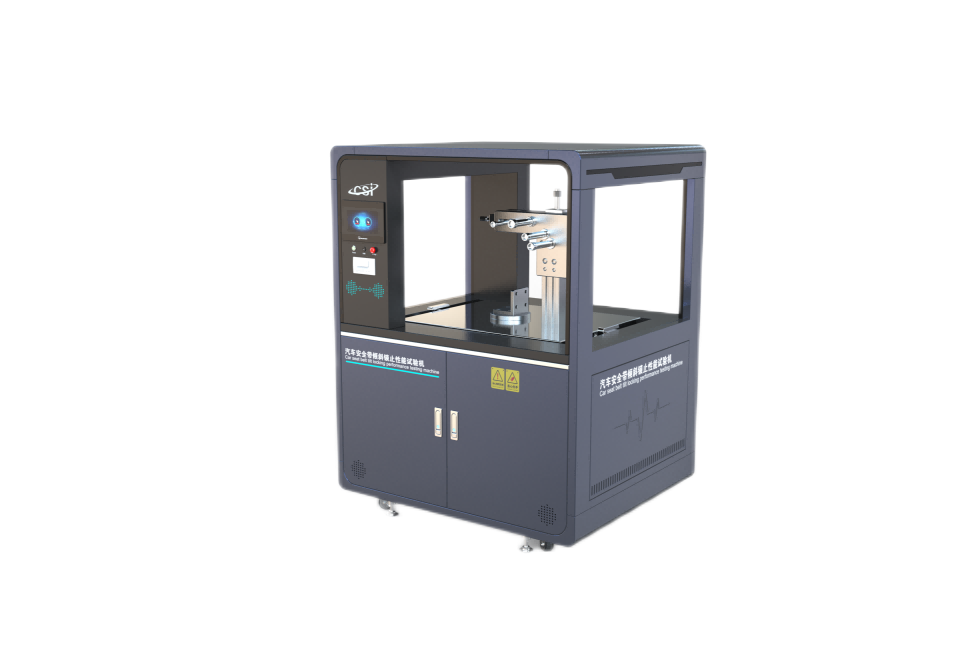

安全带倾斜锁止性能试验机

2.产品特点

优点	集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，测试稳定，数据安全可靠
核心竞争力	操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长
数据显示	1、实时显示当前测试数值 2、内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖） 3、配备USB接口，可导出测试数据
结构特点	通电就可以使用，简单快捷

二、满足标准

三、关键参数‌

‌参数项‌	规格‌
控制系统	工业级PLC
操作界面	彩色7寸触摸屏，支持中英文菜单切换、实时动态显示及数据存储
操作方式	全触控操作，可设置、调用、修改测试程序
打印机	嵌入式打印机
转收器摆角范围	±45º（可设定）
摆角速度	0 ~ 6 º/s（可设定）
摆角速度误差	小于1.0%
倾角总成旋转范围	360º
测量角度精度	±0.5º
倾角总成旋转速度	360°/min
设定方式	液晶屏数字设定
角度测量	角度传感器
判断方式	计算机自动转収释放安全带，自动判断
机架结构	工业铝型材和不锈钢方管
安全配置	急停按钮，过载保护
程序自动控制，自动测试、试件损坏自动停机、自动保存测试结果

四、计量要求以及测试项介绍

标准号	建议计量内容	建议计量点
GB 14166-2024	倾角总成旋转范围360°精度±0.5°	12°、27°、40°

五、试验方法

1.将带有自动感应装置的转收器按照在其制造厂规定的安装位置安装在试验机上。

2.将安全带通过导向机构并将可牵引的一端固GB 27887-2024定在收放安全带机构中。

3.将倾角总成回归到设计“0”角度位置，并检查倾角总成机构是否达到零角度位置。

4.倾角总成机构摆角位置回归到“0”角度位置。

5.在触摸屏上设定好前后左右等任意方向倾斜的角度。

6.启动测试程序，计算机自动改变前后左右等倾斜角度，到达每一个角度前后计算机自动启动马达，收紧安全带，检查安全带有无在该角度锁止，如此反复，并自动记录好角度及锁止情况。

六、标配物品以及用途

七、满足标准其他测试项的仪器（完整资料可咨询销售）

八、应用场景与行业需求

九、使用注意事项

十、质保售后

安装调试	公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。
保修	设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。
维修反应时间	卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在ZUI短的时间内尽快排除故障
终身服务	卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。
