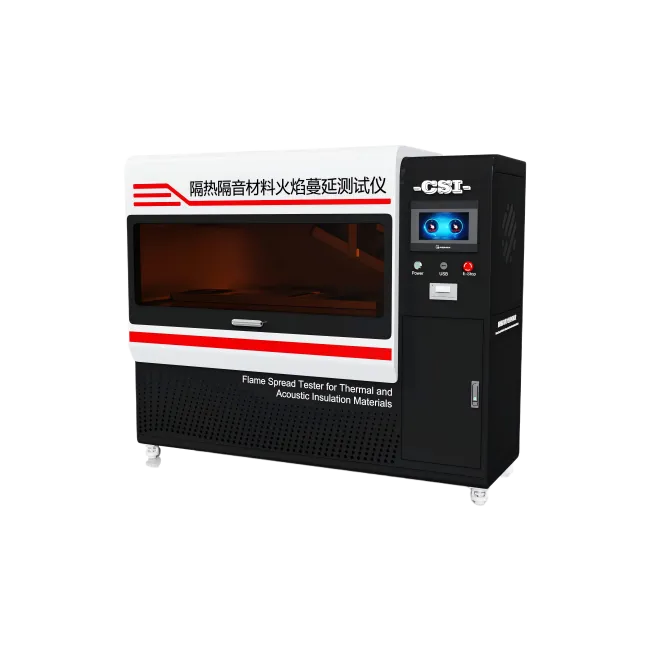

隔热隔音材料火焰蔓延测试仪
2026-05-25 17:51:50
一、仪器介绍：
用于检测隔热隔音材料暴露在标准热辐射源下后，通过明火点燃试样，进而测量材料的临界热辐射通量。
二、执行标准：
FAR Part 25 Appendix F Part VI（航空隔热隔音材料火焰蔓延测试）
Airbus AITM 2.0053（空客绝缘材料火焰蔓延测试）
Boeing BSS 7365（波音绝缘材料火焰蔓延测试）
MH/T 6042-2006（民用航空隔热材料燃烧测试）
三、技术参数：
参数项 | 规格 |
控制系统 | PLC |
操作界面 | 7寸彩色触摸屏，中英文切换 |
数据输出 | 嵌入式微型打印机，USB导出口 |
腔体结构 | 封闭式辐射板试验箱，内置烟囱等部件 |
热源类型 | 400VAC 3 相电热辐射板，PID温度控制方式 |
辐射条规格 | 6 根，每根宽 76mm，垂直于电热板长边，耐温≥704℃ |
安装角度 | 与试样水平面呈30°夹角 |
承载平台 | 气动滑动抽屉式，自动控制试样进出 |
试样固定 | 专用夹具 |
燃烧器 | 轴对称丙烷文式点火装置，孔径 0.15mm |
火焰位置 | 水平喷射，火焰高于试样平面≥51mm |
温度监测 | 热电偶（精度 ±2℃）安装于箱体背部（距后壁 279mm、右侧壁 292mm、辐射板下方 51mm） |
计时系统 | 测试时间自动记录，并自动停止 |
冷却系统 | 水冷热流计，配备自循环冷却水源 |
安全保障 | 急停按钮，过载保护 |
电源 | 220V,50HZ |
四、基本配置：
主机1台
扳手1套
电源线1根
说明书1份
合格证1份
保修卡1份
铭牌1份
