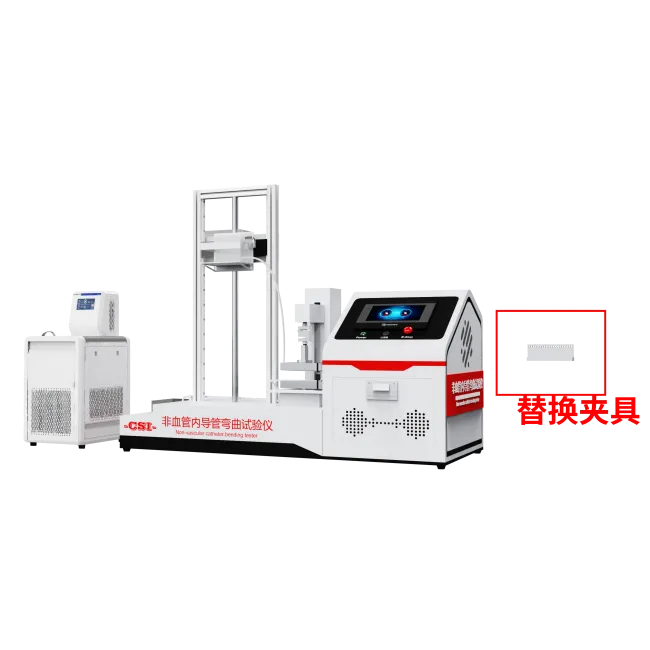

导管弯曲试验仪
2026-06-08 13:56:46
导管弯曲试验仪、非血管导管弯曲试验仪
一、仪器介绍
短时弯曲：用于确定导管的短时(小于1h)抗弯曲能力。导管管体弯曲会导致流量减少，当流量减少至直管初始流量的50%以上时，即为发生导管弯曲。
长时弯曲：用于确定导管的长时(大于1h)抗弯曲能力。弯曲长度由如下方法测量：测量环形管路流量为通过相同长度水平直管流量的50%或者更少时的弯管长度。对于部分导管，其抗弯曲能力与温度和时间有关。因此应在与成品ZUI终使用相同的条件下(温度和时间)测试。
该检测仪器医疗导管生产、研发及质量管控环节的专用检测设备。
执行标准：T/CSBME 002-2017 附录A、附录B
二、技术参数
指标 | 参数 | |
控制系统 | PLC | |
操作界面 | 彩色7寸触摸屏，中英文切换 | |
测试装置 | 短时测试工装 | 铝合金材料，带凹槽 |
长时测试工装 | 铝合金材料 | |
微型QIANG力机 | 压力传感器 | 0~100N 精度±0.05% （可选配其它量程精度） |
速率 | 40mm/min ±20mm/min （可设置） | |
流量计 | 0~500ml/min 精度±1.5%FS （可选配其它量程精度） | |
数据记录 | 触摸屏显示 | |
静水压 | 1000mm±50mm 可定制其他高度 | |
恒温装置 | 室温~99℃，±1℃ | |
卡尺 | 自备或选配 | |
时间设定 | 0-9999S 可设置 | |
数据输出 | 嵌入式微型打印机，UBS导出口 | |
安全防护 | 急停按钮 | |
电源 | AC 220V，50 Hz | |
三、基本配置
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
短时测试工装；1套
长时测试工装；1套
