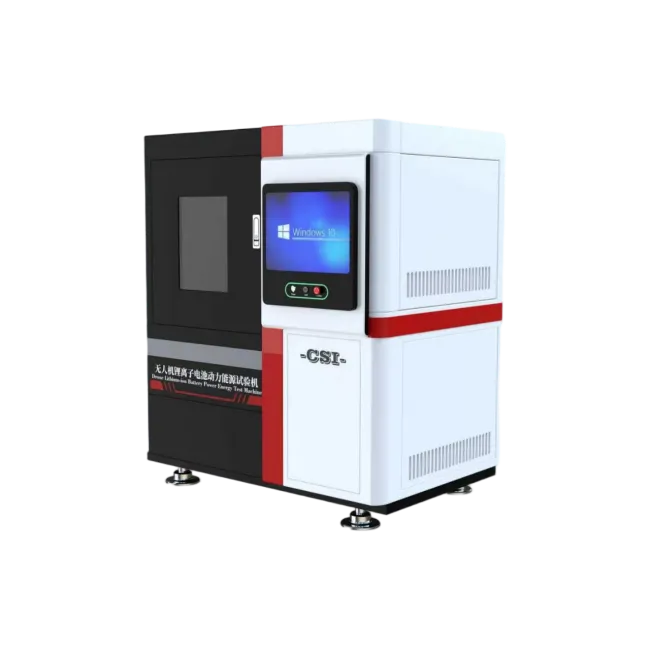

无人机锂离子电池动力能源试验机、无人驾驶航空器锂离子电池动力能源试验机

‌一、仪器用途

完全覆盖标准规定的静电放电、过压保护、过流保护、反向充电保护、外部短路保护、过温保护、温度循环测试项目，专门用于验证微/轻/小型民用无人机配套锂离子电池组在各类极端工况下，是否满足不起火、不爆炸、不漏液的核心安全要求，可同时适配无人机整机搭载状态下的动力系统联动测试与独立电池包的单体安全验证，满足研发定型、出厂全检、第三方型式检验全场景使用需求，测试全流程数据可完整溯源归档。

二、工作原理

仪器集成高精度程控充放电单元、多模式应力加载模块、全域安全监测系统三大核心单元，以GB 42590-2023规定的试验条件为基准，按照标准预设的时序逻辑，向受试无人机锂离子电池组**施加对应等级的电应力、温度应力、静电应力，通过高速采样回路实时采集电池的电压、电流、壳体温度、内部气压等核心参数，同步联动高清摄像与烟雾传感模块全程监测试验过程，*终将采集数据与标准规定的合格判据自动比对，输出合规性判定结果，所有试验流程、参数阈值完全与标准条款一一对应，无自定义偏离项。

三、满足标准

GB 42590-2023 民用无人驾驶航空器系统安全要求 5.7.1 锂离子电池动力能源

四、技术指标

1.控制系统：PLC+PLC+windows系统

2.操作界面：10寸嵌入式工业电脑

3.电源要求：AC220V±10%  50Hz

4.程控充放电单元：

电压输出范围0~60V，覆盖主流无人机2~16串锂电包，充电流调节范围0~100A，电流控制精度±0.5%F.S，支持恒流、恒压、恒功率多模式切换，完全匹配标准中电池预处理、充放电循环的参数要求。

5.静电放电测试模块：

符合GB/T 17626.2要求，接触放电电压等级±1kV~±30kV，空气放电电压等级±2kV~±30kV，电压误差≤±5%，**复现标准规定的静电放电试验工况。

6.过压/过流/反向充电测试模块：

过压加载范围为电池标称电压的1.0~2.0倍，过流加载范围为电池**持续电流的1~5倍，反向充电电流0~50A，所有应力加载的持续时间可在0~300s范围内设置，完全贴合标准的试验时序要求。

7.外部短路测试模块：

短路回路电阻≤5mΩ，短路瞬间**电流支持到2000A，短路触发响应时间≤1ms，可**模拟不同SOC状态下电池外部极端短路的工况。

8.温循与过温测试模块：

试验腔温度调控范围-40℃~+150℃，温度控制精度±0.5℃，升温/降温速率1℃/min~5℃/min连续可调，可完成标准要求的多轮次温度循环与过温应力加载测试。

9.全域安全监测系统：

电压采样频率≥10kHz，电流采样频率≥20kHz，壳体温度监测点不少于8个，温度采集精度±0.3℃，同步搭载高清防爆摄像、烟雾浓度传感、火焰探测单元，试验全程无死角记录电池状态，撞击后30min延时观测功能可自动触发，完全满足标准对试验后安全观测的要求。

10.合规性判定系统：内置GB 42590-2023第5.7.1条全部试验流程与合格判据，支持3组受试样品连续测试，所有原始数据自动加密存储不可篡改，可直接导出符合CNAS认可要求的原始记录报告。

11.安全防护配置：试验舱采用双层防爆结构，内置自动灭火、废气净化装置，试验过程中一旦探测到起火、超压等风险可立即切断回路并启动应急处置，保障测试人员与周边环境安全。

五、基本配置

主机1台

扳手1套

电源线1根

说明书1份

合格证1份

保修卡1份

铭牌1份
