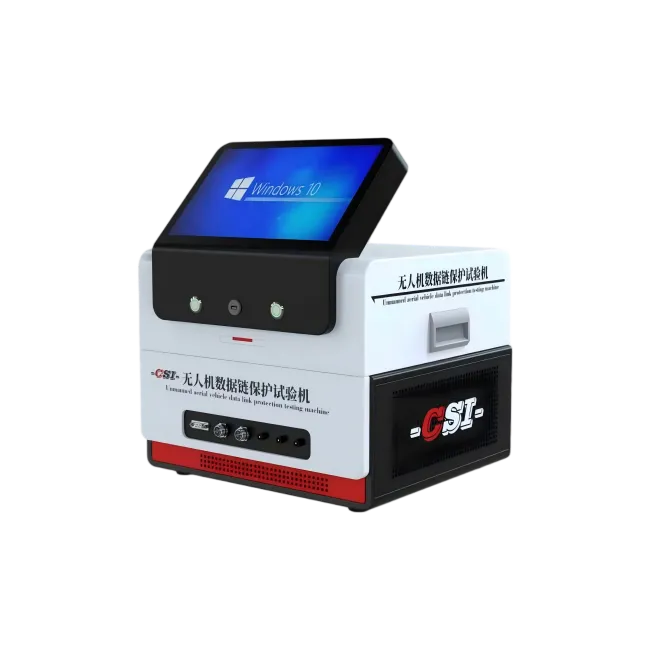

无人机数据链保护试验机、无人驾驶航空器数据链保护试验机

‌一、仪器用途

完全覆盖标准中轻型、小型民用无人机的遥控、遥测、图传全链路安全测试要求，可完成链路非授权接入防护验证、数据加密有效性检测、抗恶意干扰能力测试、跳频通信合规性核验四大核心试验项目，**验证无人机数据链是否具备防劫持、防窃听、防篡改的安全能力，杜绝无防护无人机被恶意操控、数据泄露的风险，适用于产品定型研发、出厂合规检测、第三方型式检验全场景，所有测试流程、判定规则完全对齐国标要求，测试结果可直接作为数据链安全合规性的判定依据。

二、工作原理

仪器以软件无线电平台为核心，集成多频段射频信号收发单元、协议深度解析模块、安全漏洞模拟注入系统，在标准规定的电磁环境下，通过捕获被测无人机的空口数据链信号，模拟第三方攻击者的监听、接入、篡改、干扰行为，一方面验证被测链路的跳频序列合规性、加密算法强度，另一方面测试其对非授权访问的拦截能力，同步对比注入攻击前后的链路状态、无人机响应行为，*终将所有测试数据与GB 42590-2023的强制要求自动比对，输出合规性判定结论，全程无自定义偏离项，完全符合标准的试验逻辑。

三、满足标准

GB 42590-2023 民用无人驾驶航空器系统安全要求  5.11 数据链保护

四、技术指标

1.控制系统：PLC+windows系统

2.操作界面：10寸嵌入式工业电脑

3.电源要求：AC220V±10%  50Hz

4.射频收发性能：

支持2400~2476MHz、5725~5850MHz两大无人机主流工作频段覆盖，信号收发带宽**支持200MHz，频率分辨率≤1Hz，输出功率范围-100dBm~+20dBm，功率控制精度±0.5dB，完全匹配国标规定的无人机数据链工作频段要求。

5.跳频通信检测能力：

可自动识别被测链路的跳频工作模式，跳频序列捕获时长≤1s，跳频频率点识别精度±1kHz，支持跳频驻留时间、跳频速率、可用频点数量的全参数解析，验证其是否符合国标对跳频扩频通信的硬性要求。

6.加密有效性验证模块：

支持AES-128、AES-256等国标要求的主流加密算法的合规性检测，可模拟暴力破解、重放攻击、明文篡改等攻击行为，验证被测链路的加密防护能力，确认空口传输的遥控指令、遥测数据、图流媒体无法被非授权设备解密、篡改。

7.非授权接入模拟系统：

可模拟第三方设备发起的链路连接请求、身份伪造接入尝试，支持自定义不同强度的接入攻击场景，**记录被测无人机数据链的拦截响应行为，验证其是否能完全阻断非授权设备的接入操作。

8.抗干扰测试单元：

支持同频窄带干扰、邻带宽带干扰、脉冲干扰等多种干扰模式生成，干扰信号的时域、频域参数可自定义配置，可**测试被测数据链在不同干扰强度下的链路保持能力，验证其抗干扰性能是否满足国标要求。

9.数据采集与分析性能：

空口信号采样率**支持1GSa/s，采样位宽16bit，全链路数据捕获无丢包，协议解析延迟≤1ms，可完整记录每一次攻击尝试的交互过程，自动生成攻击行为日志与链路响应报告。

10.标准合规判定系统：

内置GB 42590-2023第5.11条全部试验流程与合格判据，支持多轮次测试数据自动汇总分析，所有原始射频数据、攻击日志加密存储不可篡改，可直接导出测试原始记录与报告。

11.电磁屏蔽与安全防护：

仪器自带一体化射频屏蔽舱，舱内背景噪声≤-110dBm，可隔绝外界环境电磁信号对测试过程的干扰，保障测试结果的稳定性与可复现性。

五、基本配置

主机1台

扳手1套

电源线1根

说明书1份

合格证1份

保修卡1份

铭牌1份
