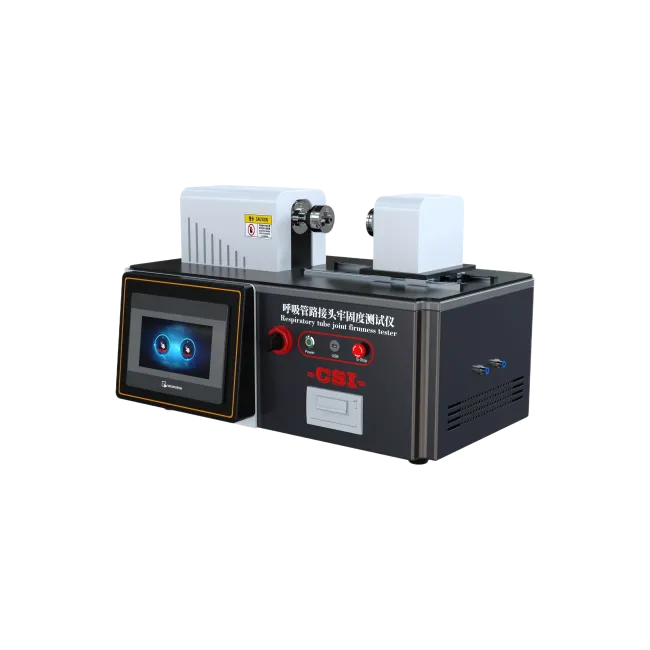

呼吸管路接头牢固度测试仪
2026-08-27 16:43:56
一、设备介绍
本设备专为ISO 17256 麻醉和呼吸设备-呼吸治疗管路及接头开发，用于模拟医疗管路与接头规定轴向力、扭矩装配工况，完成装配后做内部气压保压脱落验证，用于评价呼吸类医疗管路接头装配牢固性能。设备集成轴向力装配、扭矩拧紧装配、气压保压、脱落判定一体化测试，满足医疗器械实验室研发、来料检验、型式检验需求。
二、执行标准
ISO 17256 麻醉与呼吸复苏设备-呼吸治疗管路及接头件
三、技术参数
指标 | 参数 |
控制系统 | PLC |
操作界面 | 彩色7寸触摸屏，中英文切换 |
轴向力输出范围 | 0-100 N 精度±0.5%FS |
装配推进速度 | 5-50 mm/min 可调，低速平稳装配 |
位移行程 | 0-100 mm |
扭矩输出范围 | 0-1 N·m 精度±0.5%FS |
旋转转速 | 1-10 rpm，低速拧紧装配，避免冲击 |
旋转角度范围 | 0-360° |
试验气压范围 | 0-500 kPa |
压力控制精度 | ±2 kPa，满足 200 kPa±10 kPa |
保压计时范围 | 0-999 s 可自由设定 |
介质 | 压缩洁净空气；具备压力跌落监测，脱落自动报警 |
标准测试接头 | 锥角 2°±0.1°；R0.25±0.1；M6*1 螺纹；表面粗糙度 RA0.8；尺寸 Φ6、Φ3.5 |
气源 | 0.4-0.7 MPa 洁净干燥压缩空气（客户自备） |
执行流程 | 自动：施加轴向力→施加设定扭矩锁紧→切换气路充压→计时保压→判定是否脱落 |
安全防护 | 配备过载保护、JI限限位、紧急停机功能，测试安全性高 |
电源 | AC 220V，50 Hz |
四、基本配置
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
