五指刮擦测试仪

分享到

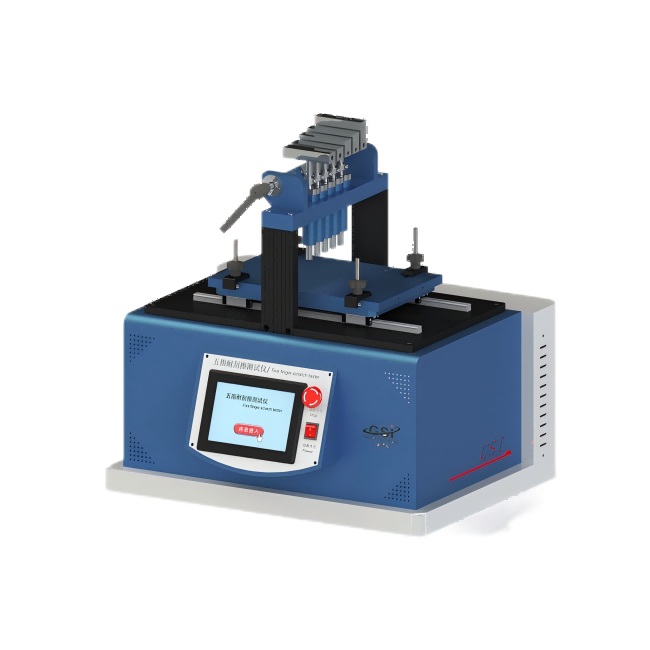

五指刮擦测试仪


一,五指刮擦测试仪用途

测试仪广泛用于汽车行业。主要检测汽车内、外饰件中平滑、纹路塑料饰件的耐磨性。除了材料和产品的开发,也适用于质量的控制。设计是为塑料材质评估、坚硬材质耐磨、油漆、油墨、软金属、油地毯、附加件和其它材质的检测本仪器满足多种测试标准,且可根据客户要求自定义试验平台的运动行程、运动速度和往复运动周期。

二,测试原理

试验:试验平台上的试样接触五个刮指或1个塑料刮指及其上方施加的砝码重量。试验过程中,试验平台移动,刮指在试样表面留下划痕。根据划痕的深浅判断试样的耐划伤性能。试样可为塑料板、涂有油漆和清漆的测试板等。

500 (5).jpg

三,技术参数:

  1、行程范围:10-200mm

  2、速度范围:10-200mm/s

  3、速度缓冲:10±1mm

  4、金属刮擦头直径:0.5mm0.75mm1mm,(Erichsen318)3mm5mm7mm

5、金属刮擦头材质:碳化钨使用碳化钨作为刮擦指,合理检测受非常规定义物理形式(如刮、抓、刨削等)破坏的表面磨损情况。

6、加压砝码及刮擦组件总重量:2N3N4.5N ,5N6N,7N8N10N12N15N20N (可任意配选)质量误差不超出 1%另外可选配定制砝码

7、塑料刮指:聚甲基丙烯酸甲酯(PMMA)直径 16mm 厚度 1mm刮指边缘的半径为 0.5mm 硬度为 shore D852

四,测试标准

  FORD FLTM BN 108-13

TPJLR.52.004-2009-01

  GMW 14698(B)

  FORD BO-162-01

500 (2).jpg

五,在刮擦测试结果的评价评价方法:

目视的评级方法是将试验后的样品放置在北部天空日光或D65人造光源的照明下,试验样品相对于评价者处于水平状态,必要时对样品进行旋转以获得的观察角度,对于直线型的刮擦,在评价过程中只评价中间的80%的部分。评价内容主要包括表试验样品表面是否有损伤性划痕、材料是否变形,是否产生开裂、发毛等现象。根据材料的不同,在评价等级上标准也相应有所不同。

仪器评级方法主要根据光学检测仪器来评价试验样品的颜和光泽变化。

a、颜变化。有不同的测量方法和考察指标,例如,按照ISO 7724一或其他类似标准规定的方法,采用CIELAB度空间,在10°观察者、D65照明光源、包含境面光泽成分、积分球测量几7724-2或其他类似标准规定的方法,采用CIELAB度空间,在100观察者、D65照明光源、450/000°/45°的测量几何等条件下测量试验样品刮擦后部位与未刮擦部位的颜变化即△L*△a* ,△h*以及△E*

b、光泽变化。按照ISO 2813或其他类似标准规定的方法,测量试验样品刮擦后部位与未刮擦部位的600200镜面光泽变化。

500 (7).jpg

六,五指刮擦耐划伤测试仪适用于测试多种产品

五指刮擦/划伤测试仪广泛用于汽车行业。主要检测汽车内、外饰件中平滑、纹路塑料饰件的耐磨性。除了材料和产品的开发,也适用于质量的控制。五指刮擦/划伤测试仪的设计是为塑料材质评估、坚硬材质耐磨、油漆、油墨、软金属、油地毯、附加件和其它材质的检测。

七,五指刮擦耐划伤测试仪仪器特性

气动,可移动的平台;

调节器操作控制;可带砝码的五支独立轴杆刮指;

九种重量设置(2N3N4.5N5N6N7N10N15N20N);

可互换的刮擦和划伤工具;

牢固的弹簧样品夹具;

可拆式检测台保护板;

精确到1/100秒的电子计时器;

带内置润滑剂的空气调节控制器。

八,Taber710是基于汽车行业标准技术要求而设计

五指刮擦耐划伤测试仪测试样品固定在由真空驱动的检测平台上。五根独立轴杆的刮指,可更换不同的重量和可选择的刮指头,恒定垂直作用在测试样品表面。刮指头安装在坚硬的的台架上,操作人员可通过支撑架使指定的刮指头固定在平衡位置,从而使宽度不规则的样品也可进行测试。

五指刮擦耐划伤测试仪可选配件:

1.0mm碳化钨刮擦指尖

7.0mm碳化钨划伤指尖

九,五指刮擦耐划伤测试仪重量可选配件:

重量套装:包括8N13N18N

重量:25N
