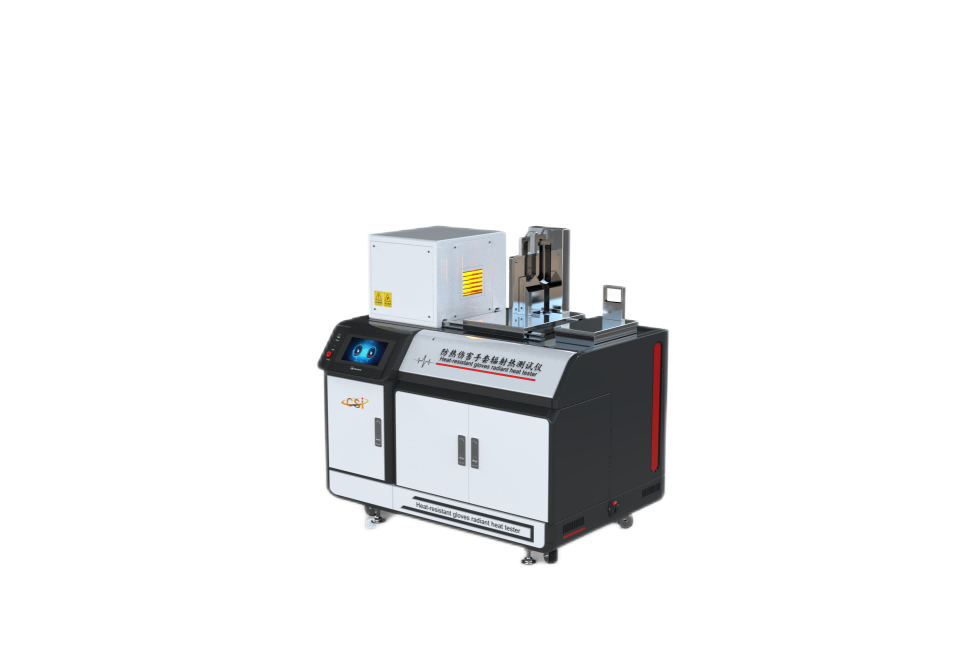

执行标准

GB/T 38306-2019，ISO 6942

技术参数

控制系统：PLC+Windows系统

操作界面：彩色12.1寸嵌入式工业电脑触摸屏，中英文切换；

辐射源：辐射源包含六支硅碳(SiC)加热棒,主要参数如下总长度:(356士2)mm;

加热部分长度:(178士2)mm;直径:(7.9士0.1)mm;电阻:1070℃时为(3.6士0.36)Ω

试样架：由2mm厚的钢板固定到10mm厚的铝板上构成,并有固定热量计的作用。试样架同心置于测试框垂直面的开口中,固定到位后,使热量计的垂直中线保持在测试框前的金属板罩后方 10 mm 处；

热量计：从纯度不低于 99%、厚度为1.6mm的铜板上切割一块矩形铜板(50mmX50.3 mm),将铜板在长度方向上弯曲成半径130mm的弧形,弧弦长大约50mm;

在组装之前对铜板精确称重并将其质量控制在35.9g~36g;

将输出电压毫伏值符合GB/T16839.1的铜-康铜热电偶安装在铜板的背面;使用*少量的焊料将两根导线连接到铜板中心,两根导线的直径不大于0,26mm,并月只露出附着在铜板上的部分。

热量计位于由边长 90mm且标称厚度为25mm的无石棉阻燃隔热板组成的安装台上,阻燃隔热板的热特性应符合以下规格:

密度:(750士50)kg/m:;

热导率:(0.18+0.018)W/(m·K)；

设备属于落地式，可移动，可立地方式；

用电要求：220V，1000w;

外形尺寸：760*640*800：
