介绍

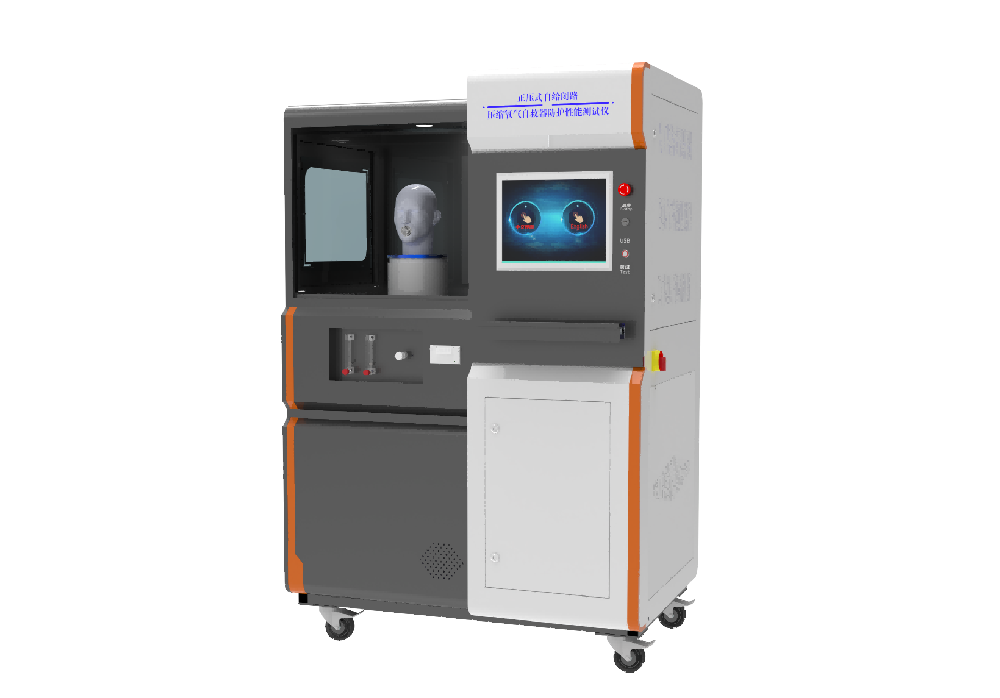

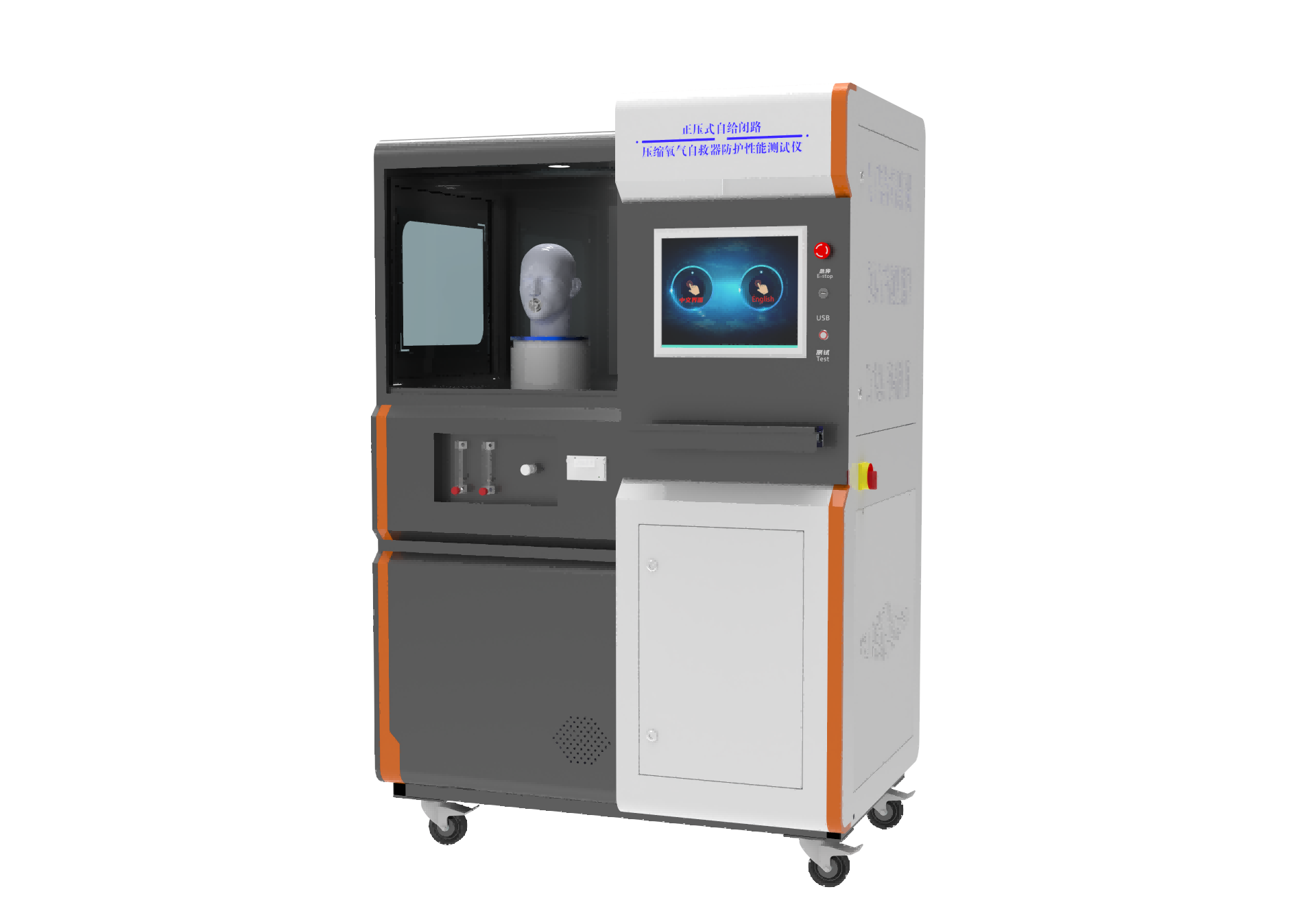

正压式自给闭路压缩氧气自救器防护性能测试仪试验装置依据GB23394标准中相关条款设计制作，主要测试呼吸生理参数，在固定的呼吸量，呼吸频率，呼出二氧化碳浓度下，测试吸入温度，吸入二氧化碳浓度，呼气阻力，吸气阻力。

适用标准：

GB23394

技术指标：

1、试验装置原理与标准GB23394

2、装置由呼吸机，空气流量计，质量流量计，增湿箱，冷却箱，调压阀，气动阀，电磁阀，抽气泵及相应管路组成；

3、呼吸机参数

   呼吸量2L/min-100L/min

   呼吸频率 10/min-40次/min

   可任意设置。

4、质量流量计控制二氧化碳进入量，可自动调气或手动设置二氧化碳进入量，调节二氧化碳浓度范围1%-6%。

5、如有需要可定制呼气氧气浓度可调，进气氮气和调节氧气流量调节呼出氧气浓度，测定呼出气体的氧气浓度

6、设备配备加湿装置1套，用于试验气体呼出温度和湿度调节，增湿95%以上，调节呼气温度37℃±0.5℃

7、设备可检测管路密封性，给定正压1960pa下，一分钟下降不大于100pa

8、设备配备冷却器，主要用于吸气温度降温处理。

9、设备配备头模，有其它非面罩测试可定制适配夹具。

10、配备氧浓度分析仪：量程0-****VOL，准确度±1%

CO2红外分析仪，量程0-10%，准确度±0.2%

CO2红外分析仪，量程0-10%，准确度±0.2%

11、压差测量范围：0-5000pa,精度±0.5%

12、湿度测量范围：20%-****RH,精度±3%

13、温度测量范围：0-100℃。精度±1℃

14、配备抽气泵，可用玻璃转子流量计调节抽氧量。

15、呼出管路加装保温材料

16、装置采用工控屏操作，可扩展性强，控制系统稳定，数据可自动保存为EXCEL格式，方便读取或修改打印。

17、配电要求：220V,10A；

18，外形尺寸：1400*1150*1900MM

试验原理：

设置呼吸参数，调节呼气二氧化碳浓度，满足呼气温度在37摄氏度，呼气湿度在95%RH，二氧化碳浓度满足相应浓度要求。

设定防护时间，带上测试自救器，开始计时，仪器会自动监控并记录整个防护时间内，吸入温度，吸气阻力，呼气阻力，呼气二氧化碳浓度，呼气氧气浓度，吸入二氧化碳浓度，吸入氧气浓度。**依据测试结果判断自救器是否合格。

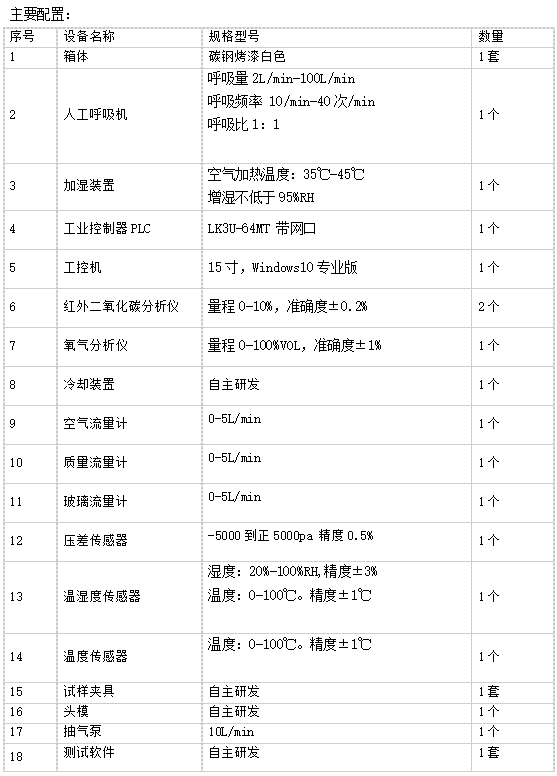

主要配置：

呼吸器测试台要可以切换内循环（每分钟从待检产品内抽取定量的气体用于测试氧气浓度和二氧化碳浓度）和外部外循环（配入待检产品的气体来着外界气源，每分钟从呼出气体中抽取定量的气体用于测试氧气浓度和二氧化碳浓度其他多余的呼出气体排出测试台及待检产品）
