概述：

试样在完全去除引起压缩变形的外力后,在受力方向上所产生的几何尺寸的变化率。

原理：

橡塑鞋微孔材料受外力压缩,材料沿受力方向会发生形变。当外力去除后,材料仍然不能恢复到原来的几何尺寸。本方法将橡塑鞋微孔材料制成标准试样,在压缩夹具上经过一定时间的压缩后,测定其正的变形性能。

执行标准：

HG/T 2876-2009《橡塑鞋微孔材料压缩变形试验方法》

操作步骤：

1、将试样编号,并测量试样的几何尺寸。

2、试样的长度和宽度用游标卡尺测量,精确至0.02mm。

3、试样压缩前后的高度用厚度计测量,精确至0.01mm。

4、每个样品的试样不少于三个,同一组试样的高度相差不大于0.1mm。

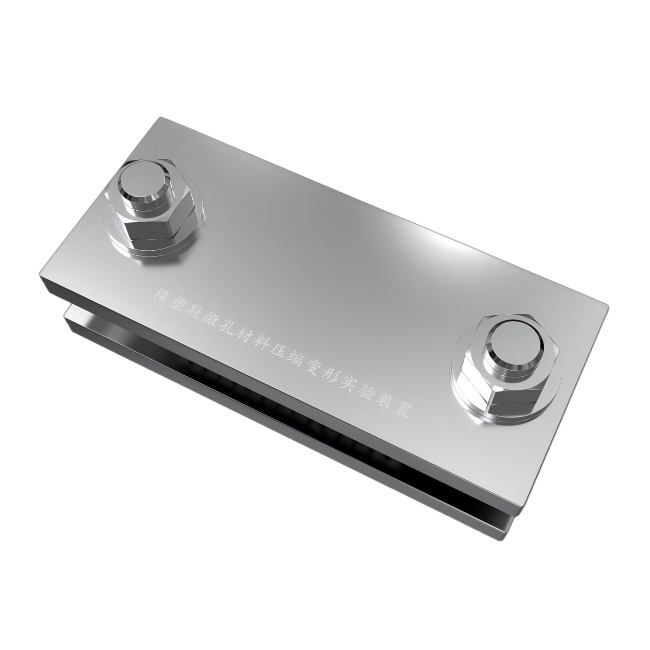

5、将试样置于夹具中,拧紧螺帽至环形限位器。试样在夹具内应有足够的间距,使试样在压缩时不致相互接触。

6、压缩时间为72h±2h,到时间取出试样,停放2h,再测量试样恢复后的高度

7、压缩变形计算公式：K=（H₀-H）/ H₀

K：压缩变形,单位为%;

H₀：试样试验前的高度,单位为毫米（mm）

H：试样试验结束经停放后的高度,单位为毫米（mm）

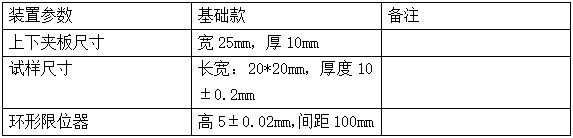

基本参数
