呼吸管路气流阻力测试仪-仪器参数解析

2021-12-30 07:37:02

分享到:

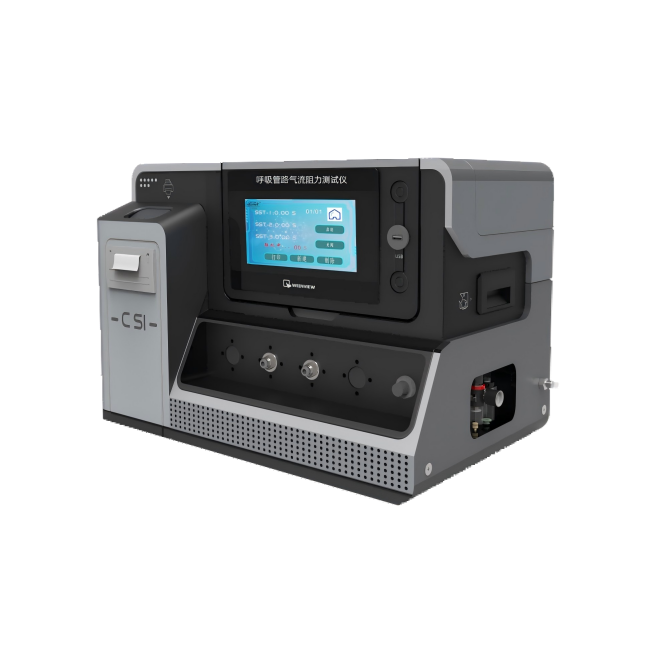

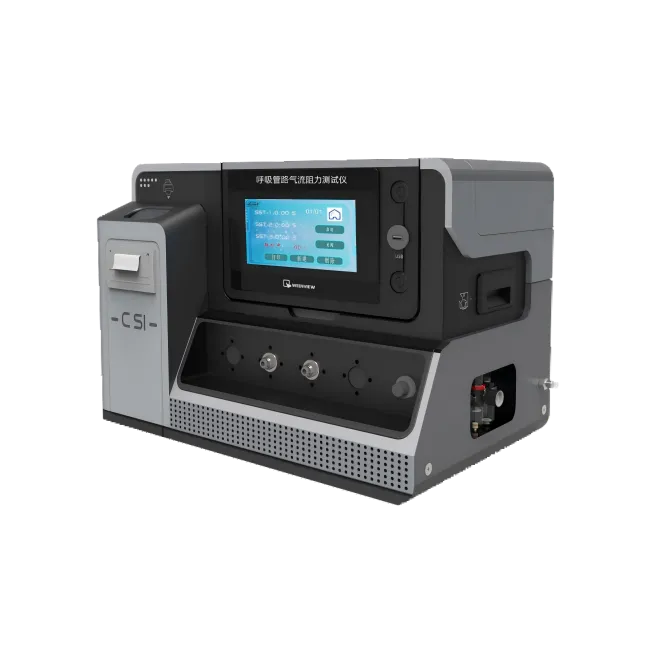

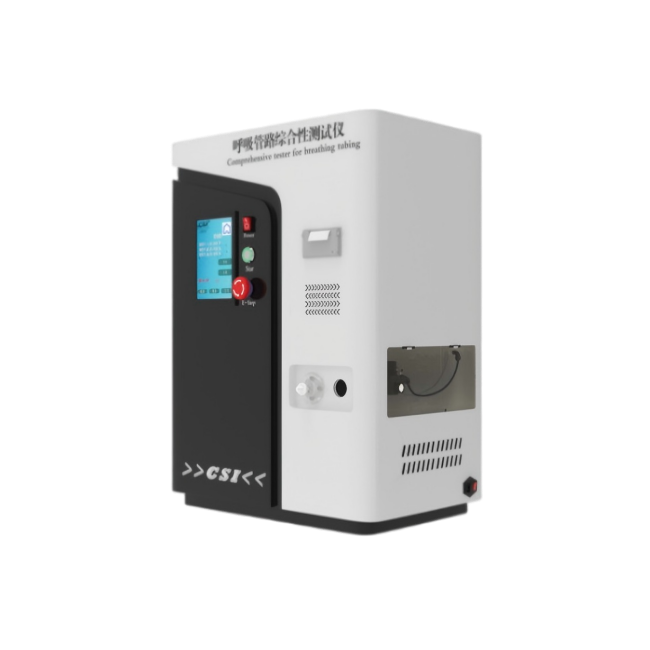

呼吸管路气流阻力及流量测试仪YY0461-2003

采用7PLC多彩液晶触控屏,中文菜单显示,断电存储;PLC控制动态显示;过载报警停机保护;

可打印测试数据,仪器由可以调节流量阀( 高压液体压力源)、标准规定的压力系统等组成,采用特殊的气压转液压管路,保证了各部件无泄漏,数字显示液体高压,具有零点校正、准度校正及超量程报警功能,采用力学计量流量,流量控制精度高。

完全符合YY0461-2003ISO5367-2000要求研制。



技术参数

1、压力传感器测量范围:0 KPA50 KPA,精度0.1%千分之一(可任意设置)

2、缓冲瓶不锈钢:5L

3、流量计:100L/min  精度 2%---12V

4,时间控制器:触摸屏显示

5、数据存储:200

5、整机重量:约80kg

6、整机功耗:80w

7、外形尺寸:550*480*800mm

8、净重:60kg

9,标准内外接头:15mm22mm

10,控制系统:PLC

11,操作界面:中英文切换;

12,触摸屏:彩色7寸高精度威纶通;

13,打印功能:嵌入式打印机;

A.1 原理

由测量通过呼吸管路额定流量时气体的压力增量测试气流阻力。 A.2 试件

试验在供使用状态下的呼吸管路或在1m长以裁切其长度状态供应的管路上进行。 A.3仪器

A.3.1流量测量仪器能测量呼吸管路的额定流量精度为士2.5%A.3.2 压力测盘仪器,精度为±0.01kPa

A.3.3缓冲瓶,由一容积为5L的密封广口瓶、一根靠近瓶底部进气口和一根靠近瓶口的出气口组成(见图A1)。出气口应呈漏斗形,其内径大于供试呼吸管路的内径。连接压力测盘仪器时,应将其位于进气口和出气口之间。 A.4 步骤

A.4.1预期拉开使用的呼吸管应在其拉开状态下试验。

A.4.2 本试验步在(232)℃温度下进行,并将呼吸管路或1m长的呼吸管路在该温度下进行状态调节至少1h后进行。

A.4.3按图A.1所示布置仪器(A.3),但不连接呼吸管路。调节气流制造厂标示的额定流量,并保持30s(A.3.1)。记录压力测量仪器(A.3.2)上的读数(p;),测定试验仪器的气流阻碍。

A.4.4用一个适宜的接头将呼吸路及其所带的接头连接于缓冲瓶(A.3.3)的出口上。对于成对供应并与Y形件永久相连的呼吸管路,在机器端堵闭一个支管路。保证供试管路的自由端伸直并不受压缩。

A.4.5 调节空气流量至制造厂标示的额定流量,并保持30。记录压力测盘仪器(A.3.2)上的读数(pz)

A.4.6(p;p)计算由呼吸产生的压力增量,以千帕表示,并记录该值。

A.4.7 对成对供应并与形件久相连的呼吸管路,从机器端堵闭另一个支管路,用第2个支管路重复A.4.4A4.6。记录两个供试支管路的较高值。

A.5结果表示

对于供使用的呼吸管路,以压力增量(p:-p;)标示,以千帕为单位。

对于以裁切其长度状态供应的呼吸管路,以每米长度的压力增量(p2-p))标示,以千帕为单位。
