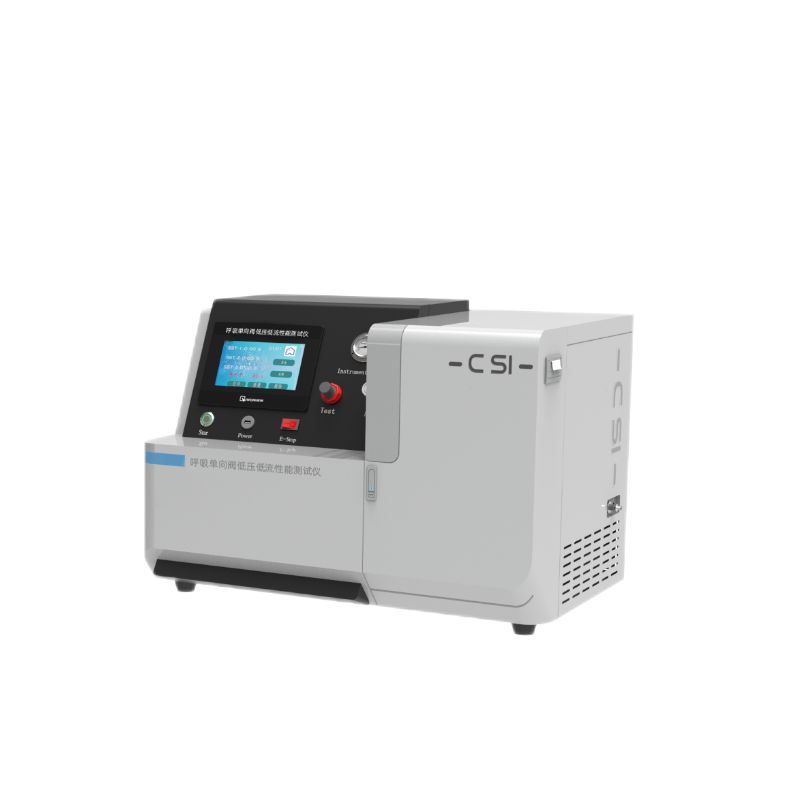

呼吸单向阀低压低流性能测试仪 技术参数

2023-07-21 11:58:46

分享到:

一、原理

在实验温湿度环境下,通过电气比例阀自动供给试样测试压力,然后观察测试样单向阀液体动态,通过电子天平读取流动液体的质量,获取试样压力于流量关系,从而得出试样一定压力下的流量特性。




二、技术指标

1、 计时器      PLC内置 精度0.01s

2、 压力传感器  0-100 kpa  精度0.1%F.S

3、 电气比例阀  0-0.1Mpa   DC24V

4、 电子天平    :量程:220g 精度0.0001g

5、 打印机      : 嵌入式热敏打印机

6、 触摸屏      7HMI

7、 控制        PLC

8、 电脑分析    笔记本电脑/包含测试分析软件测试分析软件

9,能够展示流量曲线,能够设定几个压力参数和时间,呈现出流量曲线


三、结构原理

本装置由自动测试系统、高精度压力传感器,电气比例阀等:






四、机器电源:

1、电压 220V 50HZ

2、电流 2.0A

3、总功率0.55KW

4、电路保护系统:接地保护、快速保险等.
