一、概述：

1）实验目的：

测试排气阀开启压力

排气阀逆向气密性；

呼吸系统气密性；

贮气袋有效容积；

呼吸系统气密性

2）标准

符合 MT 425-1995 ，GB24502-2023，XF411

二、技术指标

真空泵：DC24V 抽气流量1.2L，大于等于11升/分钟，负压大于等于0.062mpa

压力传感器：-5～5kPa；精度：±0.1%F.S；

缓冲罐：2.5L；

气体流量计：5L/min，精度±1.5%F.S ；

PLC测试控制；

操作界面：彩色7寸触摸屏，中英文切换；

含呼吸管路；

装置配备1套试样夹具，若有试样和头模配合度欠佳时，务必使用硅胶泥四周打上硅胶泥起到密封作用采用快装结构方便用户更换

电源：220V，50HZ;

外形尺寸：510mm*460mm*320mm

三、结构原理

本装置外接气源（0-0.2Mpa客户自备）、真空泵、真空调压阀、高精度压力传感器等。

四、机器电源：

1、电压 220V 50hz

2、电流 3.0A

3、总功率0.75KW

4、电路保护系统：接地保护、快速保险等.

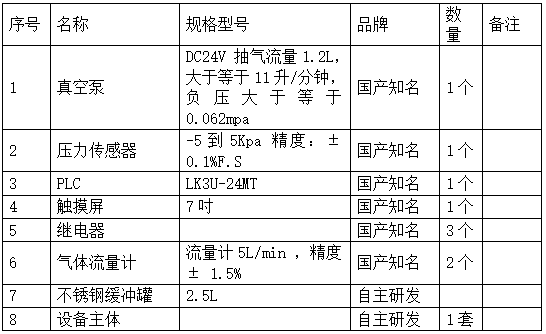

配置清单：
