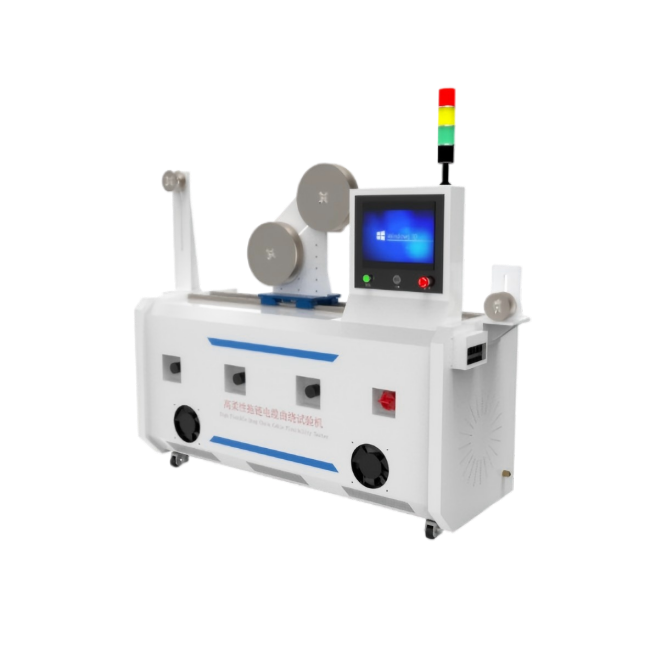

电线电缆曲绕试验机、高柔性拖链电缆曲绕试验机

一、产品介绍：

高柔性拖链电缆曲绕试验机适用于TUV、VDE、UL等高柔性电缆检测试验标准要求，可针对高柔耐弯曲电缆柔性拖链电缆，工业机器人机械手柔性电缆，拖曳电缆移动电缆，传感器/编码器电缆，同服电机电缆，具有高柔性,耐弯曲,循环弯曲不断芯,不变形等特性的电缆可选用多种试验负载，满足电线电缆生产企业和检验部门对电线电缆等软线做曲挠试验不同试验要求，完成电缆的柔软度试验和疲劳寿命试验。

二、符合标准

符合中国机器人产业联盟标准等标准CRIA0003.2-2016《工业机器人专用电缆 第2部分：试验方法》标准要求设计制造。同时符合IEC60227-2、IEC60245-2、HD21、HD22、VDE0472.GB5023.2、IEC60245-2(ed2)1994+A1：1997、GB5023.2和GB5013.2、UL1581等标准试验要求。

三、技术参数：

控制系统：PLC+Windows系统；

操作界面：彩色工业电脑12.1寸触摸屏（工控机），中英文切换；

WiFi无线连接，数据可打印，生成表格并可编辑；

运行方式：空载、单相、三相三线、三相四线等方式;

试验电压：单相AC0.1-250V连续可调三相AC0.1-430V连续可调；

试验电流：线芯间AC0.1~35 A可调

试验速度：二滑轮为0.33m/s，三滑轮为0.1m/s，其他速度可在触摸屏设置

试验行程：>1m，若需要其他量程联系我们可定制；

滑轮直径：滑轮60、80、120、160、200各2只，砝码重量：500g*2，1kg*2，2kg*2，5kg*2，4kg*2个，3kg*2铁材料烤漆处理代钩砝码；

测试时间可在工业电脑上任意设定；

报警检测：线芯断线、线芯与线芯间短路、线芯与滑轮组间短路，并有声光报警提示；

驱动方式：交流变频调速器控制交流马达使减速箱运；

设备电源：380V(AC)60HZ；

设备外形约：1850x630x1650mm

四、测试结果判定方式：

A、指示灯指示：0、R、S、T相断线并自动停机;

B、指示灯指示：R/S、R/T、S/T、R/0、S/0、T/0短路并指示灯指示：0、R、S、T与滑轮短路并自动停机并设置有报警系统三色灯显示并发声。

五、仪器优点：

1、高柔性拖链电缆曲绕试验机适用于检测柔性电缆塑胶绝缘和护套在负载的动态下曲挠(柔软度)试验，经一定次数的弯曲后的破损程度后在试验中检测出下列电线电缆故障并停机。

(1)导体断路

(2)导体之间短路

2、采用PLC+Windows系统，具有断线指示、相间短路指示线芯与外壳短路指示功能，以及目标参数设置；

3、外观设计新颖大气，性能结构稳定性好，操作方便灵活，测试数据准确性高，是目前测试柔性拖链电缆柔软度理想的测试仪器，WiFi无线连接。
