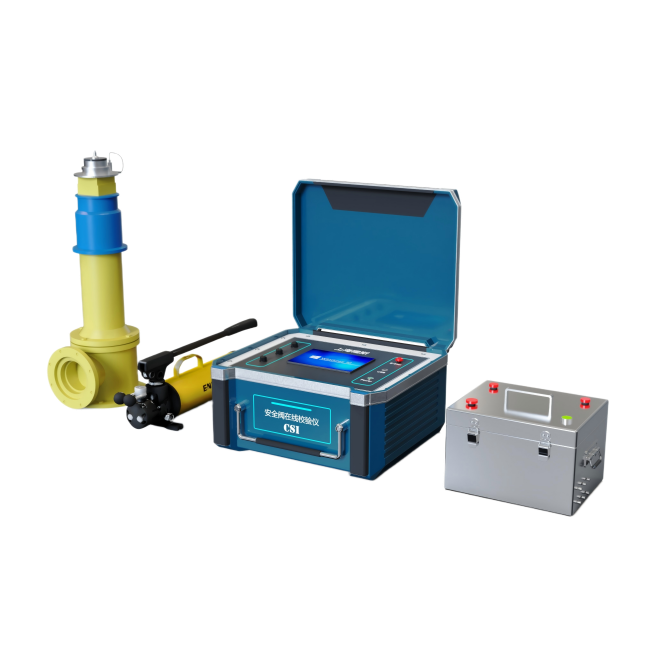

安全阀在线校验仪
2026-03-05 09:32:14
一、介绍
安全阀在线校验仪由我公司研发生产，适用于直接载荷式和先导式安全阀的整定压力、回座压力和密封性等性能测试，可广泛应用于中、高、超GAO压压力特性试验!
1、传感器可与数据采集系统、数据处理系统进行动态标定，使之达到更高精度。
2、强大、可靠的数据库管理功能，可方便地进行检索、存储、出报告;
3、可打印曲线报告、标准报告(国家规范要求的)、原始记录、批量报告四种形式的校验报告。
二、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC+windows |
操作界面 | 彩色10寸工控一体机，可触摸屏操作，可鼠标键盘操作 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
打印机 | wifi连接打印机 |
压力测量范围 | 0Mpa-25Mpa；精度：±0.5%FS |
测试通径 | DN15~DN600 |
测试类型 | 直接作用式弹簧安全阀、脉冲式安全阀、先导式安全阀、带动力辅助装置安全阀 |
连接方式 | 机械串联连接 |
测量方式 | 冷态在线，热态在线 |
外力提升方式 | 手动液压泵 |
阀杆提升高度范围 | 0-5mm；精度：±0.5%FS，可选配其他量程 |
提升量程 | 200kg，500kg，1000kg，5000kg,精度：±0.5%FS，可选配 |
液压系统 | 带自动复位双向作用油缸、液压油路集成装置1套 |
超压保护装置 | 液压安全警示报警保护装置1套 |
ZUI大提升力 | 0-50KN，可选配其他量程 |
开启方式 | 临界状态检测、阀瓣位移传感器(无机械触点安装)判开(微启式至全启可人工设置开启高度） |
测试工位 | 1工位 |
配件 | 连接螺母1套，用于液压阀门的提升支架 |
音频传感器 | 安全阀的开启声音检测 |
安全配置 | 急停按钮，过载保护 |
电源电压 | AC220V 50Hz |
自制软件，曲线图，可连接打印机打印 | |
三、参考标准
GB/T 12241-2021 《安全阀一般要求》
DL/T959-2005《电站锅炉安全阀应用导则》
四、配置清单
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
密封圈若干
