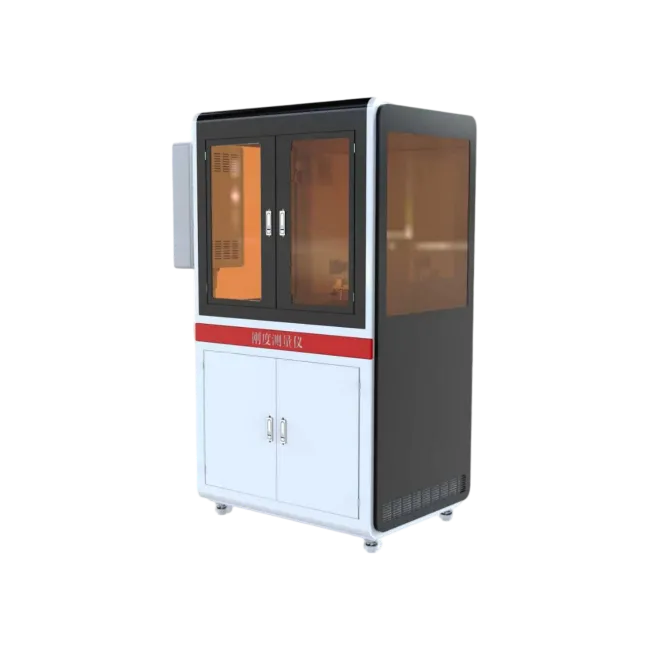

力矩马达检测平台
2026-05-07 17:51:44
一、描述
力矩马达检测平台是伺服阀力矩马达加工验证和性能试验的试验装置。该检测平台可用于力矩马达龙门架刚度检测、龙门架组件刚度检测、反馈杆刚度检测、反馈杆组件刚度检测，通过数据检测可以对设计参数和ZUI终产品的性能对照，修正加工，保证ZUI终参数达到设计要求。
二、关键性能参数
项目 | 参数要求 |
控制系统 | PLC+windows |
操作界面 | 彩色12寸触摸屏，中英文切换 |
检测项目 | 可进行零件(含组件)刚度、反馈杆(含组件)挠刚度测量，用于电液伺服阀产品，如片簧组件、YI级座组件等零组件，测量刚度或旋转刚度。 |
零件(含组件)刚度测量范围 | (400~6000)N.cm/rad; |
反馈杆(含组件)挠刚度测量范围 | (0.5~6)N/mm; |
ZUI大位移检测行程 | 5mm; |
ZUI大测量力值/额定ZUI大力值 | 25N/5N |
夹具工装 | 带有安装夹具工装(含自制工装)的合适装置及空间 |
测量方向 | 可在不同力方向、位移方向条件下对零件(含组件)进行测量 |
电子式测量仪 | 能对精度进行校准，带有显示屏，可直接读取测量结果 |
打印机 | 嵌入式微型打印机 |
电源 | AC 220V，50 Hz |
三、执行标准
严格遵循
GB/T8196-2003机械安全防护装置设计与制造一般要求
GB/T21067-2007工业机械电气设备电磁兼容通用抗扰度要求
GJB1850-1993数据采集设备通用规范
GB50093-2013自动化仪表工程施工及质量验收规范
GB50169-2006电气装置安装工程接地装置施工及验收规范
GB5017-2012电气装置安装工程盘、柜及二次回路接线施工及验收规范
四、应用领域
1.新能源汽车领域，检测平台用于驱动电机、电动助力转向电机等关键部件的测试，需模拟整车工况（如WLTC循环）、高转速（>15000rpm）和NVH特性，确保动力系统GAO效可靠。
2.工业自动化领域，平台服务于变频电机、永磁同步电机、伺服电机等的效率MAP测试、温升、过载能力及与变频器的匹配性验证，满足IE能效标准要求。
3.航空航天与特种设备领域，检测平台需支持JI端环境模拟（高低温、真空、振动），进行超GAO速离心机电机、飞控舵机等高可靠性、长寿命的加速老化与可靠性测试。
4.科研与质检机构，平台用于步进电机、力矩电机、直驱电机等的动态响应、转矩脉动、惯量匹配等JING密参数分析，支撑GAO端装备的研发与优化。
五、配置清单
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
