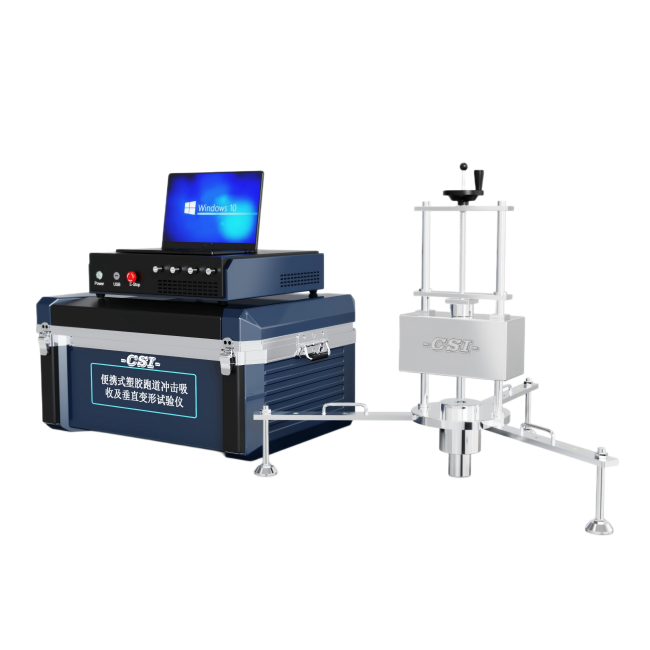

便携式塑胶跑道冲击吸收及垂直变形试验仪
返回
分享到
一、介绍
便携式塑胶跑道冲击吸收及垂直变形试验仪是用于检测塑胶运动场地面层物理性能的关键设备，主要评估其冲击吸收能力（保护运动员关节）和垂直变形量（场地弹性表现），广泛应用于学校、体育场馆的新建或翻新工程验收中，符合GB 36246-2018等国家标准。
二、关键参数
参数项 | 规格 |
落锤重量 | (20±0.1)Kg |
落锤高度 | 冲击55±0.25mm，垂直120±0.25mm |
螺旋弹簧直径 | 冲击与垂直69±1.0mm |
钢垫板 | 直径应为(70.0±0.1)mm，厚度不小于10mm |
弹簧刚度 | 冲击2000±60N/mm，垂直40±1.5N/mm |
力值测量 | 6600N±2%，1500N±2% |
变形测量 | ±10±0.05mm |
力值采集频率 | ＞1kHz |
变形采集频率 | ＞1kHz |
落锤频率 | 5min完成完整冲击/垂直变形试验：3次 |
零点精度 | ±0.025mm |
提锤高度精度 | ±0.02mm |
提锤综合精度 | ±0.05mm |
提锤方式 | 手动 |
定位方式 | 自动动态对零 |
USB测试软件插口，读取数据，可连接电脑 | |
三、执行标准：
符合GB 36246-2018 《中小学合成材料面层运动场地》
符合GB/T 14833-2020《合成材料跑道面层》
符合TY T 2003.4-2021《运动面层性能测试方法第4部分:冲击吸收》
符合TY/T 2003.5-2021《运动面层性能测试方法第5部分:垂直变形》
四、测试原理：
塑胶跑道冲击吸收及垂直变形试验仪的测试原理基于能量守恒定律与动态力学测量技术，通过模拟人体运动时对跑道的冲击过程，量化跑道材料的能量吸收能力和形变特性，从而评估其安全性和运动保护性能。
五、配置清单
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
