导尿管强度测试仪

一，仪器特征

本设备是检验生产厂家产品性能的检测设备。由可编程控制器，触摸屏，力值传感器，传动装置，机载打印机等组成，提供中英文菜单显示，具备人机对话设定各项参数自动运行测试模式。另增设生产单位，生产批次机打输入，使测试结果更加规范化标准化。信息安全方面采用三级密码，让信息安全可靠。测试操控范围包括：公称容量、芯杆位移、打印设定、测试、上行、下行、时间、标定，检定等功能设定。搭配机载打印测试可实时显示测试载荷，滑动性数据（起始力，平均力，*大推力）。针对测试结果自动判断，不合格则启动自动蜂鸣报警，并由打印机打印出测试数据及结果以供分析。

二，测试原理：

帯球囊导尿管可能长期在原位使用，因此.对有球囊导尿管，试验前先将导尿管浸入模拟尿液中 14 d,对无球囊导尿管，可省略这一步骤.向导尿管的尖部与管身间的连接处施加一拉力，对于有侧 孔眼的寻尿管嬷力施加于孔眼上,对无侧孔眼的导尿管，拉力施加于管身和排泄锥形接口之间.卸下 拉力后，检査导尿管受破塚盗象

三，测试标准：YY0325-2022

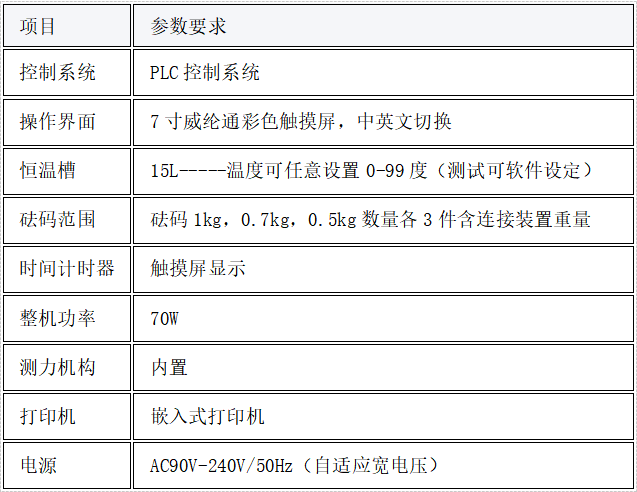

四，技术参数：

操作界面：简体中文/英文

测试标准：YY0325-2022

恒温槽：15L-----温度可任意设置0-99度（测试可软件设定）

砝码范围：砝码1KG,0.7KG，0.5KG数量各3件含连接装置重量

时间计时器：触摸屏显示

电   源：AC90V-240V/50Hz（自适应宽电压）

整机功率：70W

可编程控制器：PLC控制系统

触摸屏：7寸威纶通彩色触摸屏

测力机构：内置

打印机：嵌入式打印机

A.3 仪器

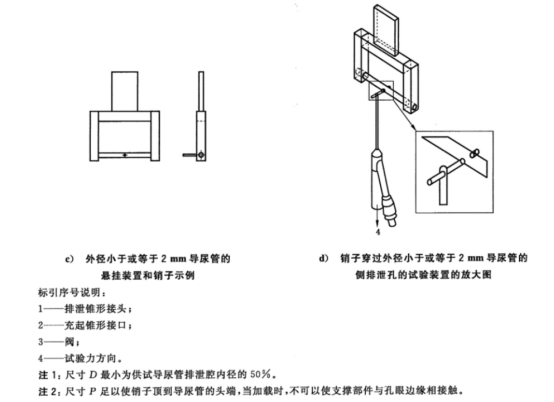

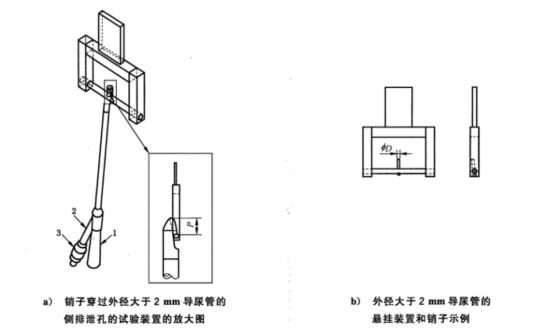

A.3.1 有侧孔眼导尿管的悬挂装置，其上有一能穿过导尿管排泄孔眼的销子，销子直径在供试导尿管排泄腔内径的50%~70%之间。图Ala)示出了适宜装置的示例。

对没有侧孔眼的导尿管，其管身夹于适宜的夹具上。

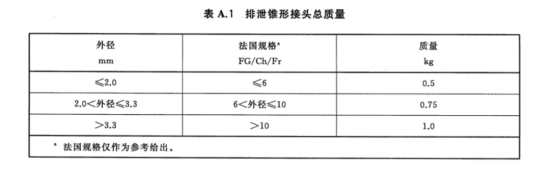

A.32码与排泄腔的连接装置对于外径大于33mm的导尿管，连接装置与码的总质量为1kg1对于外径小于或等于33mm的导尿管，连接装置与砝码的总质量为07kg。

A.3.3水浴，或其他能将温度控制在(372)℃的装置。

A.3.4 计时器。

A.4 步源

将导尿管浸人新制备的模拟尿液(A.2.1)中，并置于水浴中(A.3.3)，控制在(37士2)℃，使球囊和管身全部浸没，

导尿管在模拟尿液中浸泡14d后取出,用自来水冲洗并使其干燥，将导尿管处于(23士2)℃温度条件下。

将悬挂装置(A.3.1)上的销子穿过导尿管尖部处的排泄孔，将其悬挂(见图A.1);对无倒孔跟的9/20 m50%
