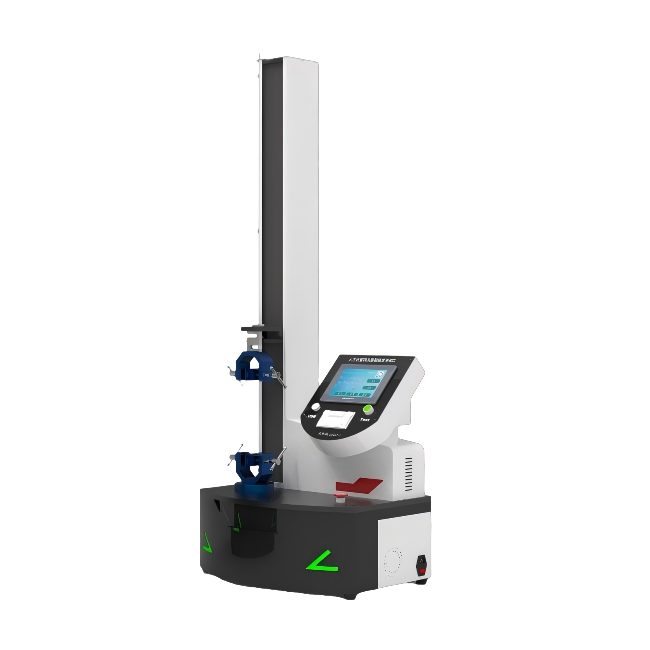

人工血管探头破裂强度测试仪

一、仪器特征

本设备是检验生产厂家产品性能的检测设备。由可编程控制器，触摸屏，力值传感器，传动装置，机载打印机等组成，提供中英文菜单显示，具备人机对话设定各项参数自动运行测试模式。并由打印机打印出测试数据及结果以供分析。

二、测试目的

用平坦的环形夹具将被测试人工血管样品的一片固定在开口上，将一个带球形探头的探针穿过样品，直到破裂。

测试标准：YY0500-2021中 A.5.3.6

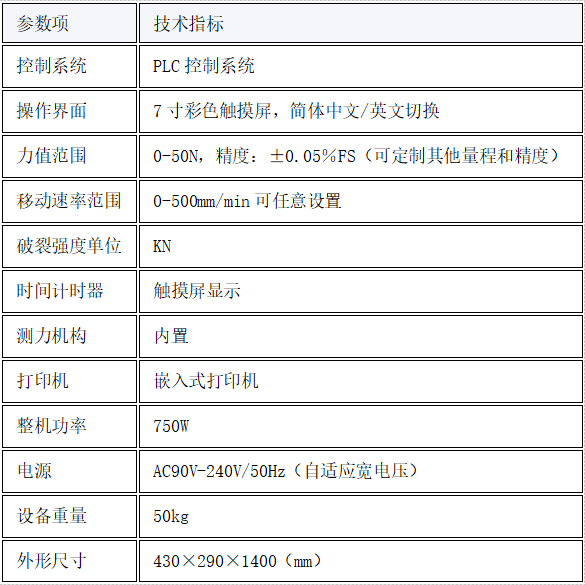

三、技术参数：

操作界面：简体中文/英文

力值范围：0-50N（可根据需求设定）

移动速率范围：0-500mm/min可任意设置

破裂强度单位：KN

时间计时器：触摸屏显示

产品净重：50kg

外形尺寸：430×290×1400（mm）

电   源：AC90V-240V/50Hz（自适应宽电压）

整机功率：750W

可编程控制器：PLC控制系统

触摸屏：7寸威纶通彩色触摸屏

测力机构：内置

打印机：嵌入式打印机

探头破裂强度的测试

1 原理

用平坦的环形夹具将被测试人工血管样品的一片固定在开口上，将一个带球形探头的探针穿过样品，直到破裂。在测试中不断测量负载。

2 仪器

仪器应包括 :

a) 具有恒定的拉伸速率，能在加压模式下工作或装有适合的加压保持架，精度±5%。

b) 具有样品夹持环和可移动的探头针。样品夹持装置的中央孔径的直径为11.3mm;可移动探头针为直径9.5mm的半球体。

3 取样

YY0500-2021/1S0 7198:1998

4 测试程序

如样品是管状血管移植物，沿血管样品的纵轴方向截取一段并抚平裁成厚度均匀的一片。将样品放在测试仪器的开口上，使其完全覆盖在薄膜上，如果有皱褶 ，在不扭曲编制结构的情况下将皱褶抚平。放下压环。调整压环底座或探针，无论是对于拉力机的夹具还是其他配件，使开口和探针在同心位置。降低探针到和样品接触。

移动探针直到样品破裂。记录探针的直径，移动速度，和每个样品破裂时的负载

5 结果的表达

以毫米为单位表示探针的直径，以毫米每分为单位表示探针的移动速度，以千牛为单位表示破裂强度

6 测试报告和附加说明

测试报告应包括血管样品的破裂压力的平均值和标准偏差、探针直径、移动速度

7规定的细节。

附加说明应规定的被记录下来
