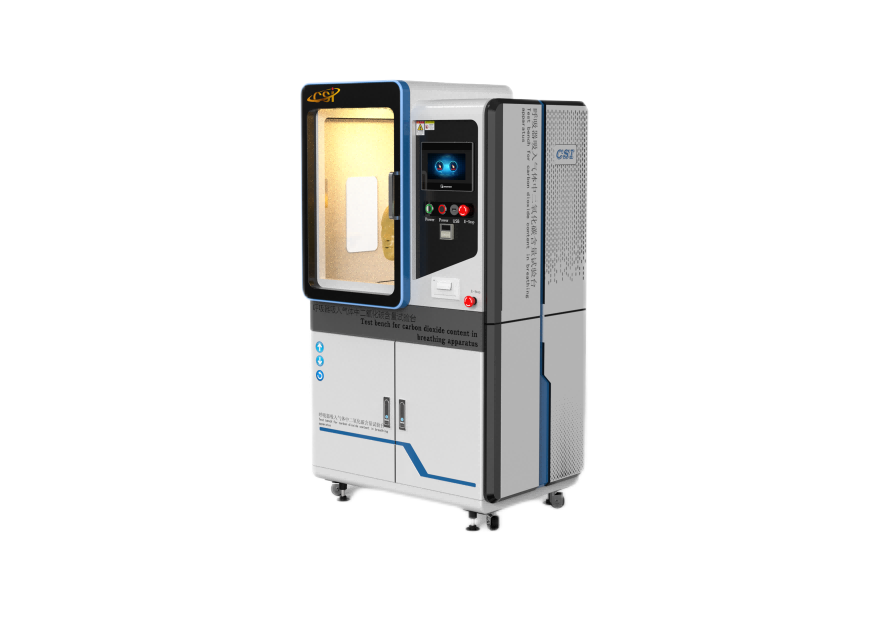

吸入气体中二氧化碳含量试验台

一、概述

 生产的吸入气体中二氧化碳含量试验仪，是在参考国外类似设备的基础上进行自主吸收，作了进一步的改进，依据GB21976.7-2012过滤式消防自救呼吸器6.6.3执行标准和GB 2890-2009《呼吸防护 自吸过滤式防毒面具》。它增加了计算机控制系统，提高了自动化水平，是目前国内外同类型产品中功能齐全、技术先进、自动化水平高的试验装置。

二、执行标准

GB 2890-2009《呼吸防护 自吸过滤式防毒面具》

GB21976.7-2012过滤式消防自救呼吸器

三、技术要求

总体要求：

设备供货方为本项目的总负责单位，负责所提供的泄露测试仪的机械、电气控制、数据处理等系统的设计和供货，同时对其所提供的设备和服务的正确性、完整性、安全性负责。供货吸入气体中二氧化碳含量测试系统要求运行平稳、安全、实用、可靠，维修方便。

设备的主要组成

吸入气体中二氧化碳含量试验台为国内制造生产，但是核心元器件包含有气溶胶发生器、光度计为国外进口产品（与泄漏率设备共享）。整个气路所需气源为外部压缩空气，检测气路的动力由真空泵提供。在发生气路上设置气溶胶发生器、发生管路1套；检测气路上设置带气缸的气动夹具1套、转子流量计1个、真空泵1台；防毒面具过滤件气动加持机构一套。

四、技术参数

1.触摸屏：12寸彩色工控机（嵌入式工业电脑）

2控制系统：PLC控制系统+Windows系统操作.

3.头模PVC材料1只

4.采样流量范围：（1〜100） L/min

5.高精度二氧化碳分析仪0-50000PPM,精度2%

6.呼吸频率范围：0-30次/min

7.嵌入式打印功能；

8.时间：0-9999秒

9.电源：220 VAC，50Hz，1.5kW

10.压缩空气要求：0.6MPa客户自配；

11，内置采样泵0-2.8L/min；

12，WiFi连接外接打印机，可随时打印；

13，外形尺寸：650*540*1710

14，整体设备属于落地式，可移动可固定式

五，工作环境要求

试验室进气温度：（25±5）℃；

试验室进气环境温湿度：（30±10）%RH；

电力：中国制式，供电电压AC220V±10%，供电频率50Hz±1%，功率1.5kW；

压缩空气要求：0.6MPa
